请教：DDR2的add和ctl的部分走线，能在4层板的pwr么？

4层板：top,gnd,vcc,bot。请教大牛，ddr2的地址和控制信号的一部分能走在vcc层么?

可以，但是不能与bot层信号重叠。

期待高手，再顶

可以的,PC主板都是这么干的.
1.注意控制好阻抗.
2.不能于bot层信号重叠,防止窜扰.
备注:楼上的楼上是位高手！

有了小编的发话，我安心做了，哪布线完，我再学着仿真一下，看看效果

你这完全可以不用走到VCC层,..这种DDR画过N多了...

回复 weving 的帖子
能给给ddr2的参考布线么?谢谢

回复 weving 的帖子
是啊，我本意也想遵循这个原则了，可是布线走不下了

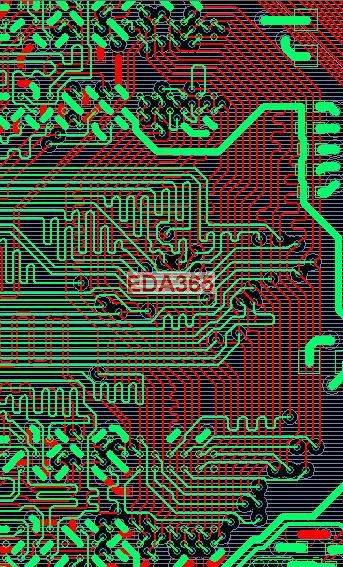

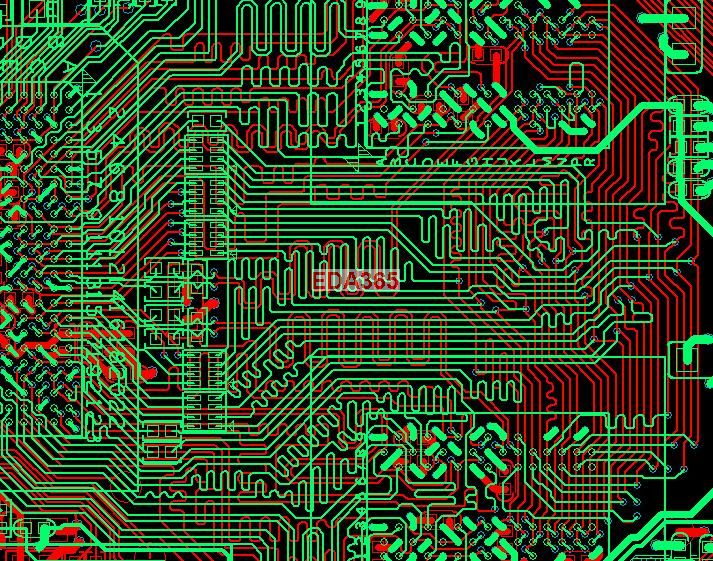

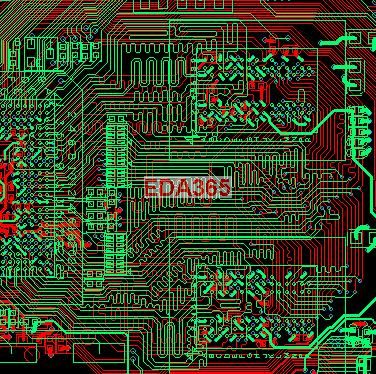

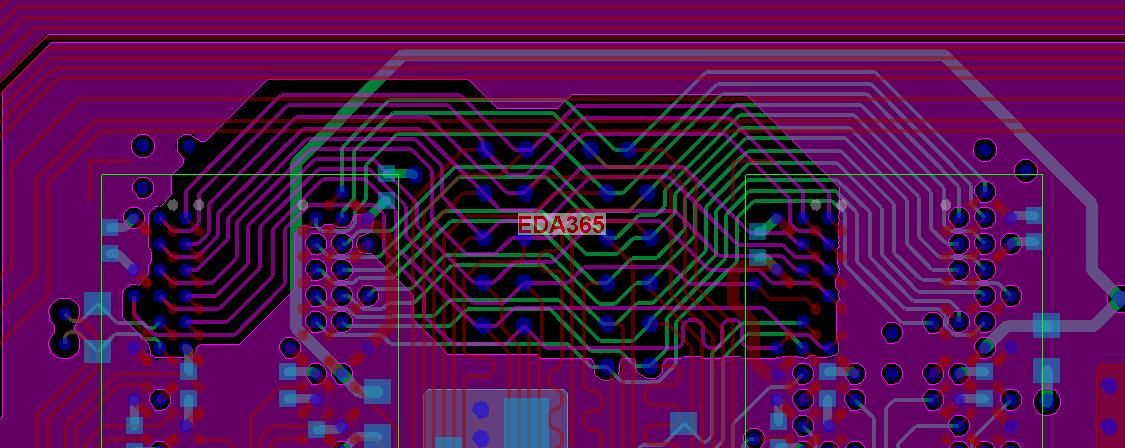

我不是有发一张图片上来吗..我就是那样布的

谢谢，可是只能看到很小的一段边沿

4层仅走表底层的话，要有足够的布线空间
