如何通过板上的实测波形图调整走线

1.调整示波器电压scale，波形看不清，这样的设置量化误差也太大了。
2.给出链路拓扑，如驱动端，接收端（100ohm端接是内置还是 外置?），走线长度?阻抗有控制吗?

链路拓扑：PIN TO PIN直连。端接：驱动端单线内置49.9欧串联电阻。走线长度最长26.3mm。差分阻抗在90欧+-10%

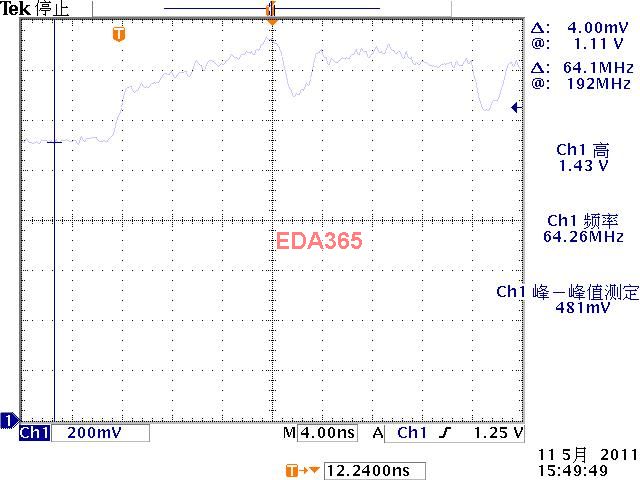

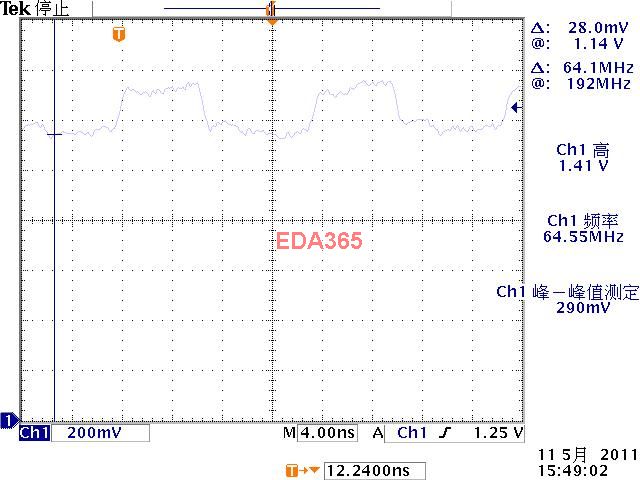

第一幅图和第三幅图是差分信号
目前测试的是单线对地信号
用差分探头测试差分波形，时钟也一样
如果接收端没有内置100ohm串阻建议在接收端差分信号正负之间加一个100ohm终端

好，谢谢

妈妈说过，顶帖的都是好人呀，哈~

这种情况感觉像是电源和地方面的问题，不太像是阻抗匹配引起的，因为信号波型的边缘都有很大的问题
