高速电路晶振问题

在高速电路中晶振的地线可以直接跟电源地连接起来吗?还是要通过什么方法隔离一下?

一般不用

晶振按类型分可分为 有源晶振 和 无源晶振
有源晶振 一般的匹配电路如下：

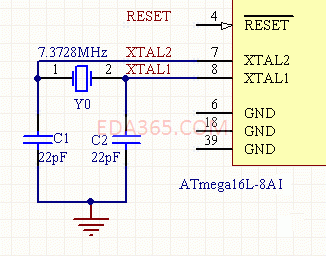

无源晶振 一般的匹配电路如下：

小编可查查晶振的DATASHEET,很多厂家现在把这些匹配电路集成在了晶振里面。
再酌情处理是否要加这些个电阻电容。
在高速电路中晶振的地线一般是不可以直接跟电源地连接起来！

不管啥时候，晶振的地都不要跟电源直接相连，最好是加T型滤波，当然省钱的话，可加成楼上的那样。

有源晶振我们统统使用π型滤波。

可能大家误会我的意思了，我说的晶振的地其实就是匹配电容的地。我的意思是匹配电容接的地线能不能跟电源的地线直接相连。

    请斑竹明示！

有源晶振电容的地，建议分别打孔与地平面连接。不要共用地过孔。

为啥?

打过空到地不是直接跟电源地相连吗?

LC滤波电感后面一般会有两个电容，一大一小。建议这两个电容分别打孔与GND连接。
布局顺序是电感-->大电容-->小电容-->晶振。

学习了

回复 shark4685 的帖子
请问无源晶振下边的两个电容起什么作用?
晶振，两个电容，芯片他们之间的位置，顺序在布局布线的时候有什么要求么?
谢谢！

无源晶振有个重要的参数是,所接电路负载电容值,选择与负载相同的电容值相等的并联电容,就可以得到晶体振标称的谐振频率,
一般的晶振的负载电容为15p 或者 12.5 P.如果再将元件引脚的等效电容考虑进去,则我们选择两个22P的电
容并联到地,就能很好的解决晶振的问题！

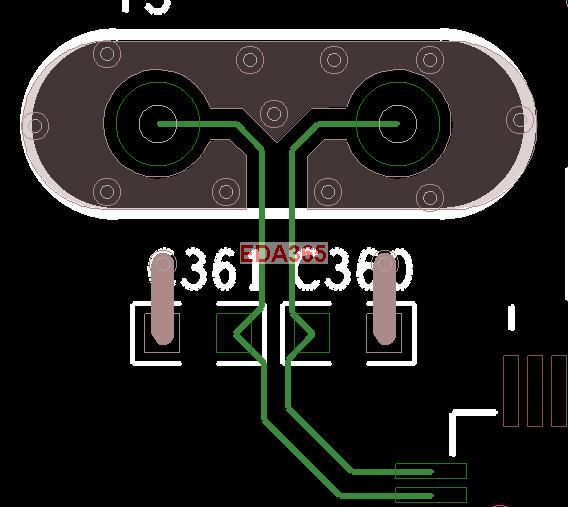

在设计方面参考下面的图:

回复 shark4685 的帖子
非常感谢！
