弱问：下冲的概念

过冲就是第一个峰值或谷值超过设定电压，对于上升沿是指最高电压，而对于下降沿是指最低电压。下冲是指下一个谷值或峰值,过分的下冲能够引起假的时钟或数据错误.
以上是大数书上定下的“过冲与下冲的概念”
不理解的是“下冲是指下一个谷值或峰值”?
高手能否指点一下，估计一句话就能点拨清楚。

帮你顶一下吧，我在不同的书上看到了不同的概念。有一本白皮书上讲得下冲是指第一个谷值超过设定电压，也有讲是第二个谷值或峰值。希望高手看到解答一下
（想插个图，好像还不可以）

呃。老问题

LZ对照上图理解下“过冲与下冲的概念”吧

多谢小编！你的解答强有力的支持了我最初的理解。

一般都是forevercgh小编说的这种定义
在《High Speed Digital System Design-A Handbook of Interconnect Theory and Design Practices》一书中还见到过这样的定义
[ 本帖最后由 libsuo 于 2008-11-25 16:48 编辑 ]

确实遇到了两种不同方式的定义，但两种定义的共同点就是对于上升沿的overshoot定义是一致的。个人觉得不管何种定义都是作为一种分析依据，理解其意思就行了。
先前因为这个还专门观察了Agilent的示波器，其对于overshoot的测量是针对上升沿的，并没有对于undershoot的测量。（莫非Agilent也是刻意避开这种定义分歧 ）
不可而知

SI里面，一般第二种定义用得较多。

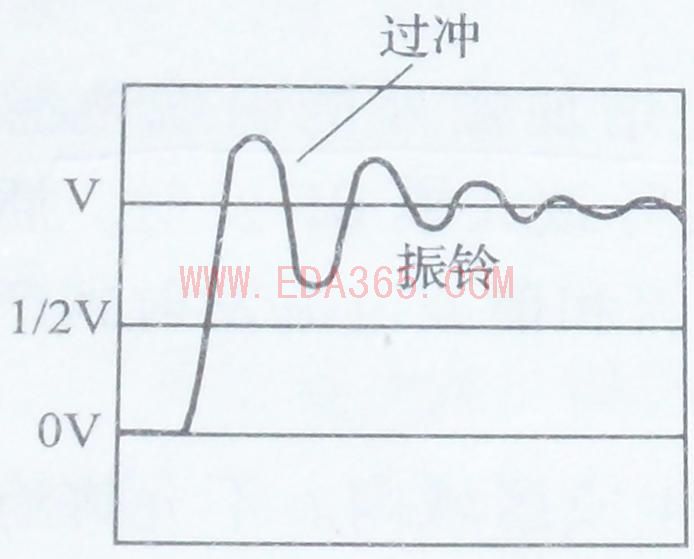

我还在《电磁兼容的印制电路板设计》一书中看到另外一种定义呢：

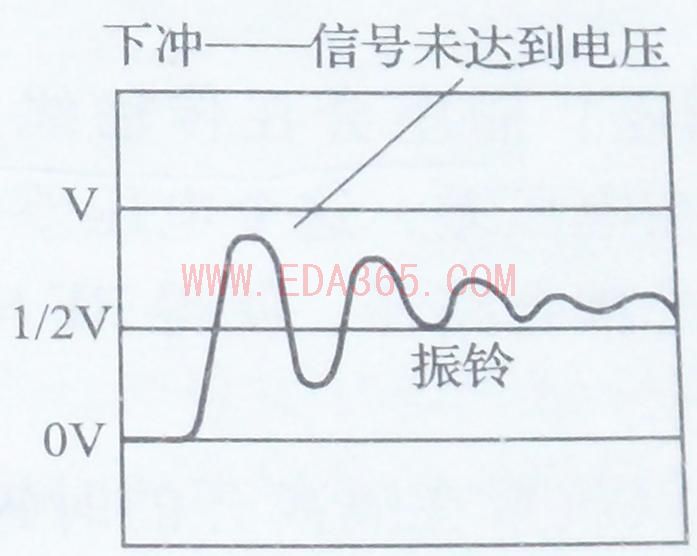

下冲--表示电压没有达到期望的电平的最大或最小幅度的情况。
[ 本帖最后由 libsuo 于 2008-11-27 13:46 编辑 ]

就我目前的理解：下冲是指第一个谷值超过设定电压，也有讲是第二个谷值或峰值。在做SI测试中，通常OS（Overshoot）是针对上升沿，US(Usdershoot)是针对下降沿的。

泰克示波器应该是用的第二种定义，Overshoot和Undershoot分别对应上升沿和下降沿的第一个峰值。
不过我更倾向于第一种理解

overshoot是不是就是上冲啊?

我问老大了  老大让我按第二种理解来测试  就是下降沿的分析哈

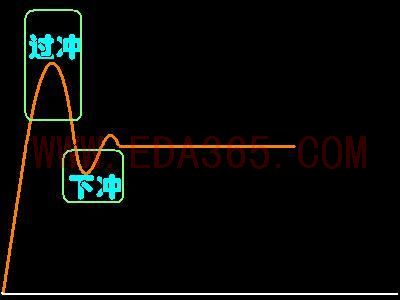

protel 99se的概念 看下图过冲就是第一个峰值或谷值超过设定电压，对于上升沿是指最高电压，而对于下降沿是指最低电压。
下冲是指下一个谷值或峰值,过分的下冲能够引起假的时钟或数据错误.www.e
Protel 99SE 显示
：

过冲（overshoot）：
下降沿过冲：
file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/01/clip_image002.jpg
上升沿过冲：
file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/01/clip_image004.jpg


下冲（undershoot）：
下降沿下冲：
file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/01/clip_image006.jpg
上升沿过冲：
file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/01/clip_image008.jpg

学习了不少！

个人认为第二种比较有道理，电压过高、过低都会对器件寿命产生影响
