SI Model的library怎么回事

16.3加载上了dml mode

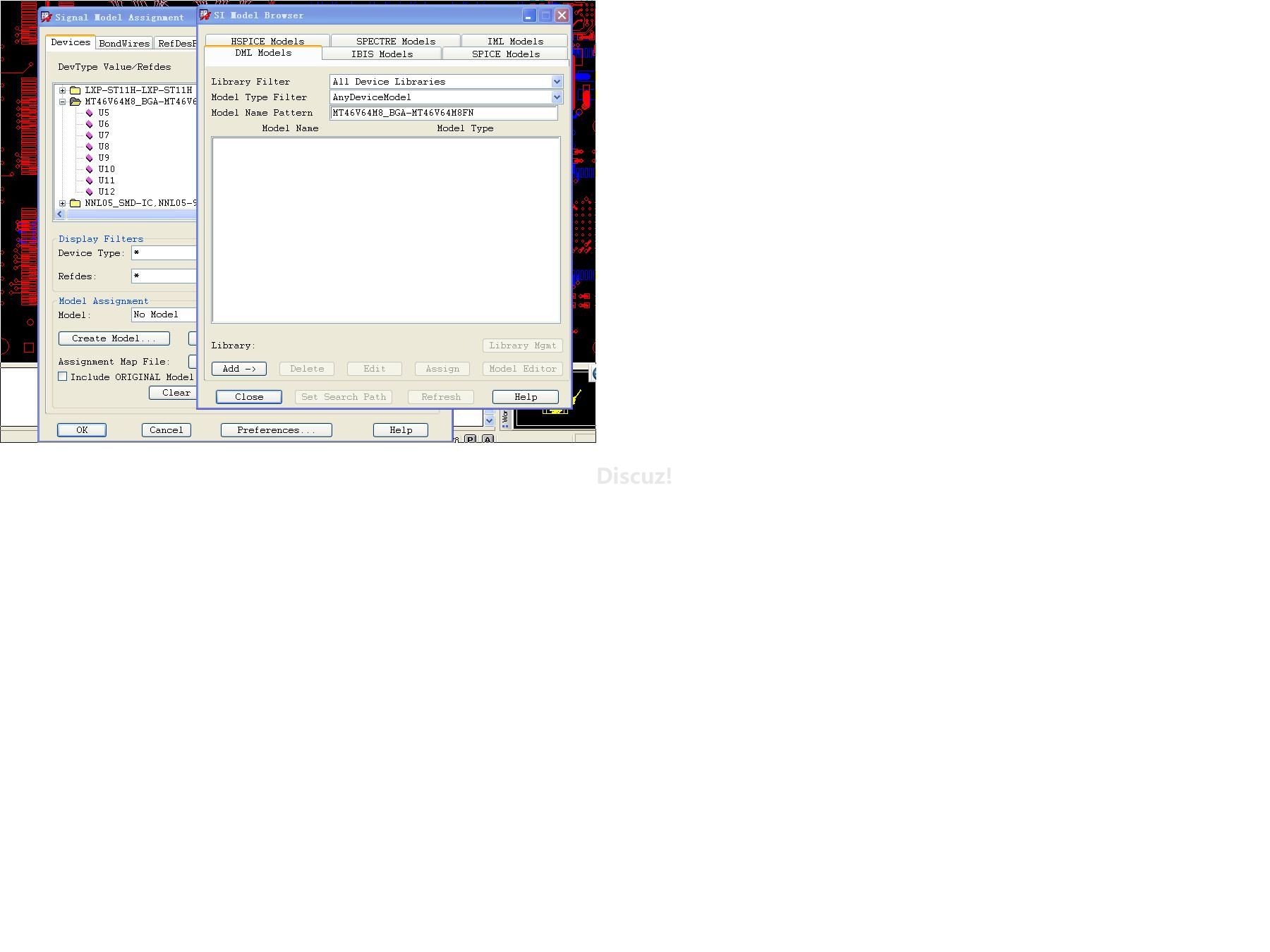

为什么在find model的时候找不到加载的model

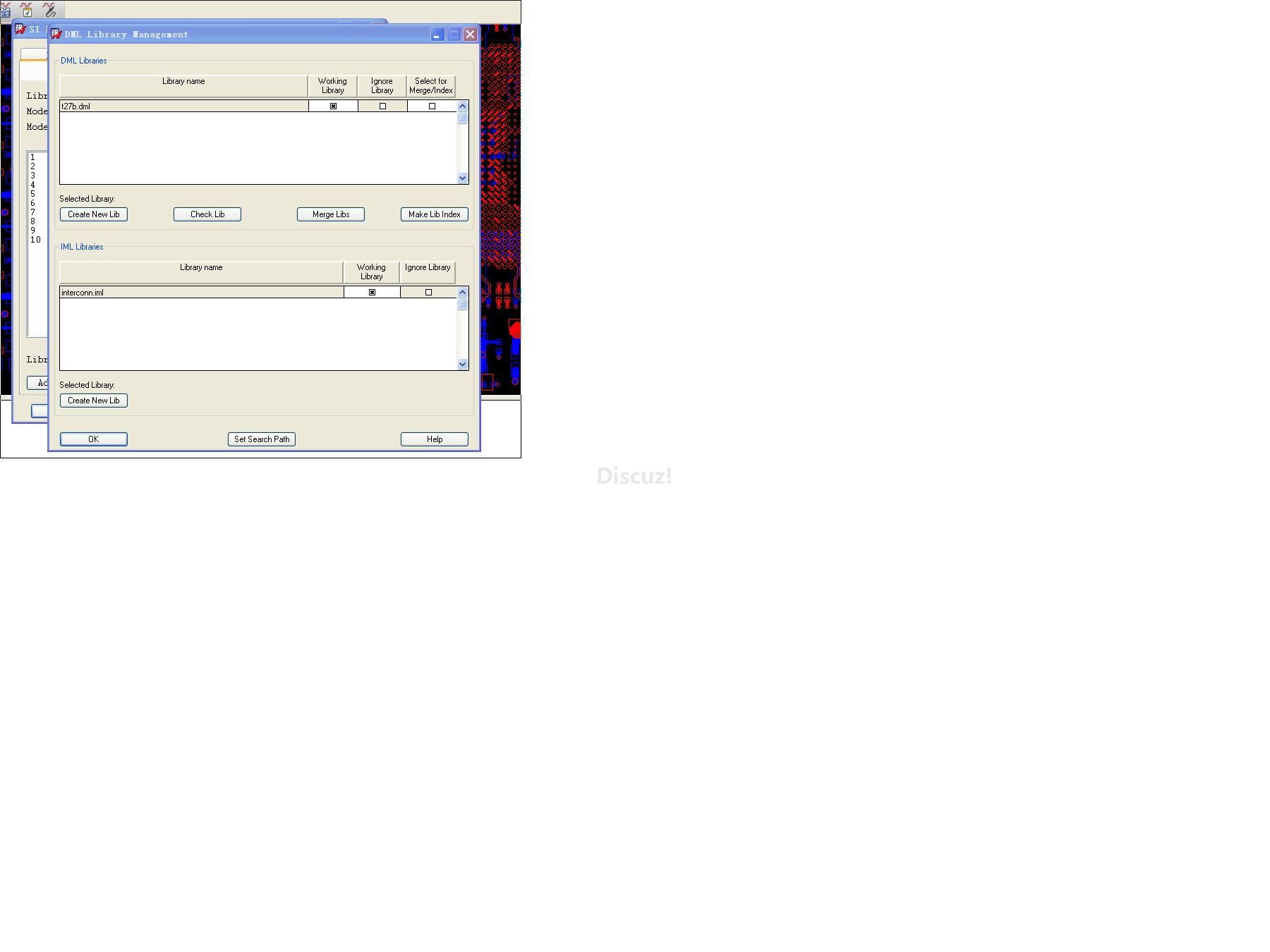

是不是需要在这里设置，为什么只能设置一个working library，如果一块板子有多个BGA需要assign model,是否所有的model都需要合并
还有,16.3里面analyze->SI EMI Sim->library貌似不见了

弱弱的问题，望大家指教

先在第三幅图设置好LIBRARY的DIRECTION，DML是按照这个搜索的，然后你的模型如果是IBIS的话记得要TRANSLATE，然后得到DML MODEL后再给某给具体的器件副上模型！

回复 chaoloveai120 的帖子

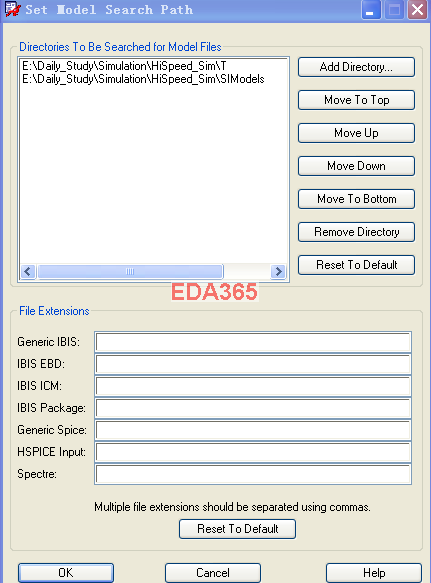

首先我把library的路径设置好了，如下图

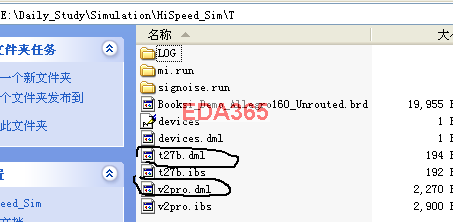

路径下面也有dml模型了，如下图

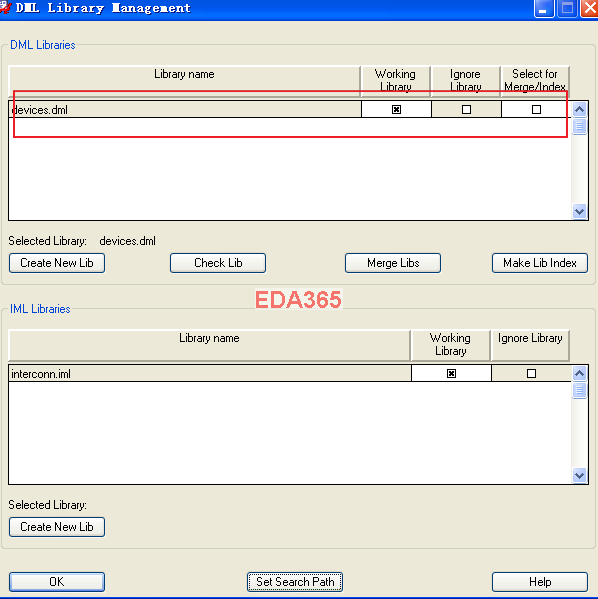

可是我dml library列表里面只有一个device.dml，这个是系统自动生成的，删也删不掉，说必须要有一个dml library

Model browser里面肯定是啥都没有啊
请帮忙看看是啥原因，就卡在这了，非常感谢

以前15.7一直到16.2都好好的，咋16.3就不行了呢@～@

难道因为是盗版，给为16.3有没有遇见这样的问题呢

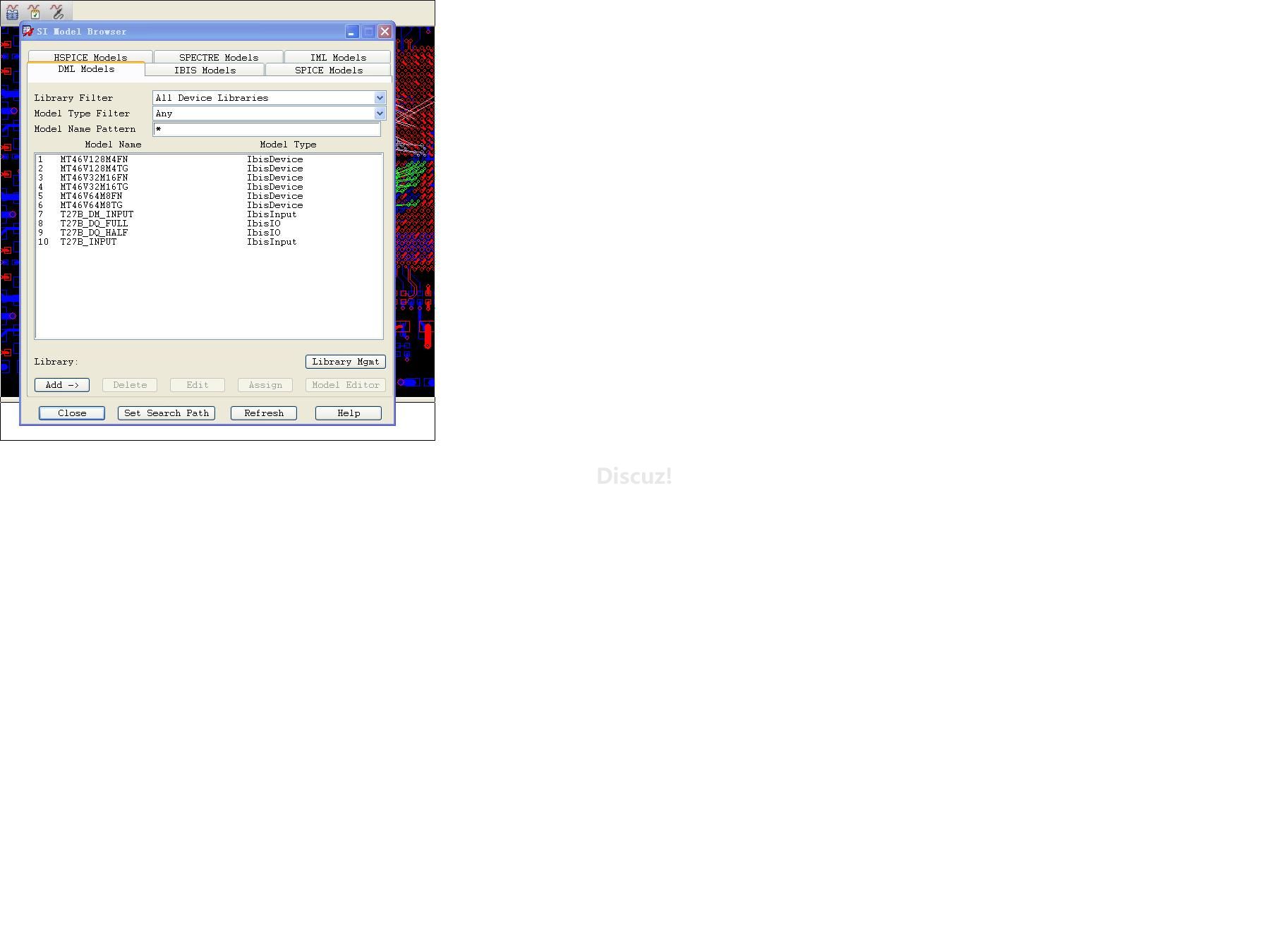

model name pattern 里面输出变成*号，所有的model都出来了，你那个里面默认输入的名字跟你的model名字不一样，当然找不到了！

回复 icy88 的帖子
关键是我设置的dml的路径是对的，但是早dml library的list里面却么有路径下面的dml，这个我很疑惑

这是为什么呢

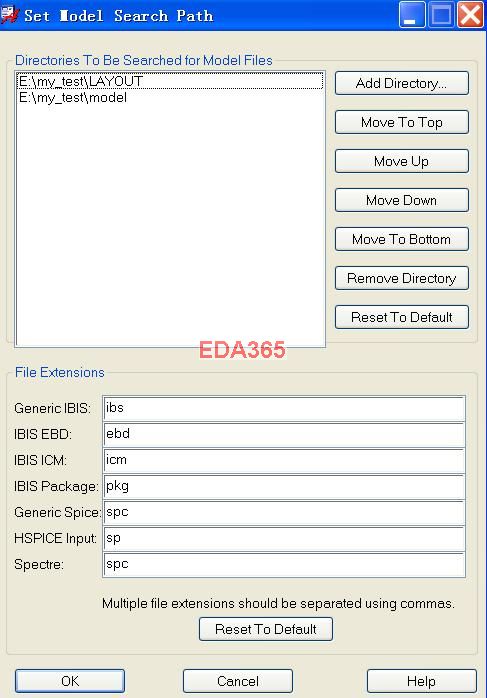

没办法复制你的现象，我这边也是16.3的，但是我这边路径设置对了，model也进来了，比对图形我发现有一点不大一样，不知道是不是这个问题：

你的file extensions中没有填写东西，我这边自动会生成，你可以先补上试试，也有可能你你的软件破解的问题。

非常感谢，我试试

还是不行，不行过不去，NND

回复 icy88 的帖子
你的环境变量下边
Paths->library->module paths设置的是啥

乱点一个reset to default, 神马都出来了，KAO
