BertScope 7月份研讨会

为高速串行和电信提供调试和一致性测试的超完美解决方案-- 泰克/ BERTScope研讨会

深圳 • 7月20日 • 马哥孛罗好日子酒店
上海 • 7月22日 • 古象大酒店
北京 • 7月27日 • 丽亭华苑酒店

作为一名技术专家，您一定知道屡获大奖的BERTScope™系列产品！从即日起，BERTScope已经加入了泰克产品大家族！
由于SyntheSys公司的加入，BERTScope系列增强了在发射机和接收机方面的测试能力, 为泰克公司的高速串行测试提供了一套完整，领先的产品解决方案。我们把误码率测试仪的功能与示波器的分析能力结合在一起，使得泰克能够为开发计算机、存储器和通信产品的客户提供一种全新的方法，测量串行系统的信号完整性。




我们希望与您分享上述的超完美解决方案！泰克将于七月在深圳、上海、北京和台北举办四场巡回讲座，泰克BERTScope专家将与您进行面对面的交流, 希望您能获得超值感受和愉快的学习体验。
届时更多抽奖惊喜等着你...
座位有限,立刻报名

BERTScope 的研讨会下午1点半开始，由于同时Ansoft在举办《电磁兼容设计》研讨会，于是早上快11点到了会场，完整的听取了华为EMC实验室的人讲解EMC设计规范。之后李宝龙接着讲高速数模混合设计，没讲完，就到了吃饭的时候。记住了几点：
1. 数字信号的干扰源，表现为高幅度离散频谱，幅度随着频率升高迅速衰落。这个讲义中只是简单提了一下，但ppt则拿出典型的干扰源频谱照片给大家给，这跟很多研讨会一样，可以吸引眼球，不至于你一拿到讲义，人就溜啦。
2.数字电源噪声，表现为低幅度连续频谱，从直流一直到无限高频。简单说表现为类“白噪声”特性。
3. 提高隔离度的同时，保持信号完整性和电源完整性之间的平衡。这个应该是重点，可惜讲的非常少。
在吃饭的空间，我问QuickEye/VerifEye 误码率外插将1E-21变成1E-300的意义，答曰这是前瞻性考虑。事实上现在大部分误码率要求在1E-12，而我们面临的仿真问题是，传统工具如Hspice无法进行这么长码型的仿真，于是我就问这个是类似于BERTScan的预估，还是实测，答曰：QuickEye是实测，VerifEye是预估。再问QuickEye 1E-12误码率的仿真速度，答曰：据IBM使用，10Gbps的信号，几个小时可以跑完1E-12的误码率仿真，并且跟BERT比对过，吻合度很高。但Ansoft自己没有进行此类实验。
好厉害，如果QuickEye真能实际跑完1E-12误码率测试，而且准确度值得信赖，那毫无疑问，将会成为高速码型的仿真利器，甚至可以弥补示波器测量深度太浅的缺陷。不知有没有人实际用过?
接着下午就到了BERTScope的会场，一帮台湾人和1个黑人做技术支持，Tek在旁协助。

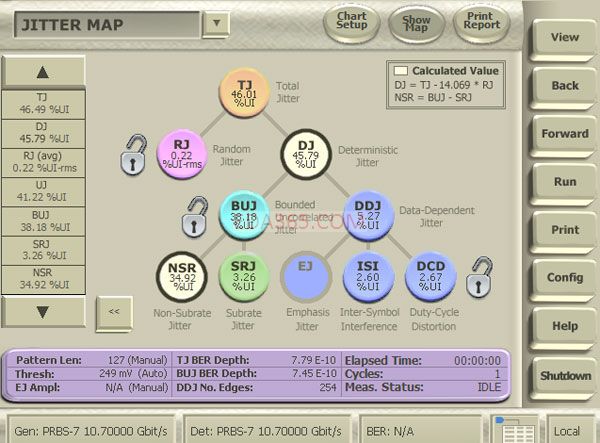

1. 弄清楚了Jitter Map的分类，在下面这张图上，DJ的细分只有DDJ和BUJ，而没有通常的PJ，原来BertScope认为PJ是BUJ的一部分。而BUJ是同步码型的低通滤波产生的，help文件中有详细描述，我还没有完全弄明白。

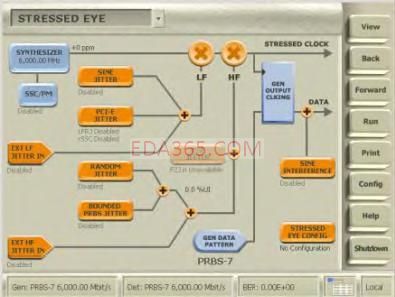

2. jitter injection的功能的确方便，当日展示的就是USB 3.0的测试。可以调用一致性模板，进行自动的jitter tolerance测量。也可以手动调节诸如SJ的幅度，找出误码产生时的抖动容限。还可以方便的进入loop back模式，在CP0和SKP码型之间切换。Symwave的兄弟拿了他们公司的U盘和硬盘过来测试。刚开始好一阵子，都进不了loop back，原来是Device 没有DC Block，在码型输出端口加了DC Block后，终于顺利的进入了回环。但是利用模板测试，总是不能扫除jitter tolerance，原来在500kHz SJ 默认幅度是 200%UI，而device总是失锁。于是改为手动，降低SJ的幅度，终于可以进行。但也暴露出BertScope的一个问题，就是不能从小到大的诸如抖动，一旦jitter tolerance超限，则会失锁，无法再继续往下测试，从而找出真实的jitter tolerance曲线。

3. BERTScope的均衡功能只有CTLE,不能不说是一个遗憾。

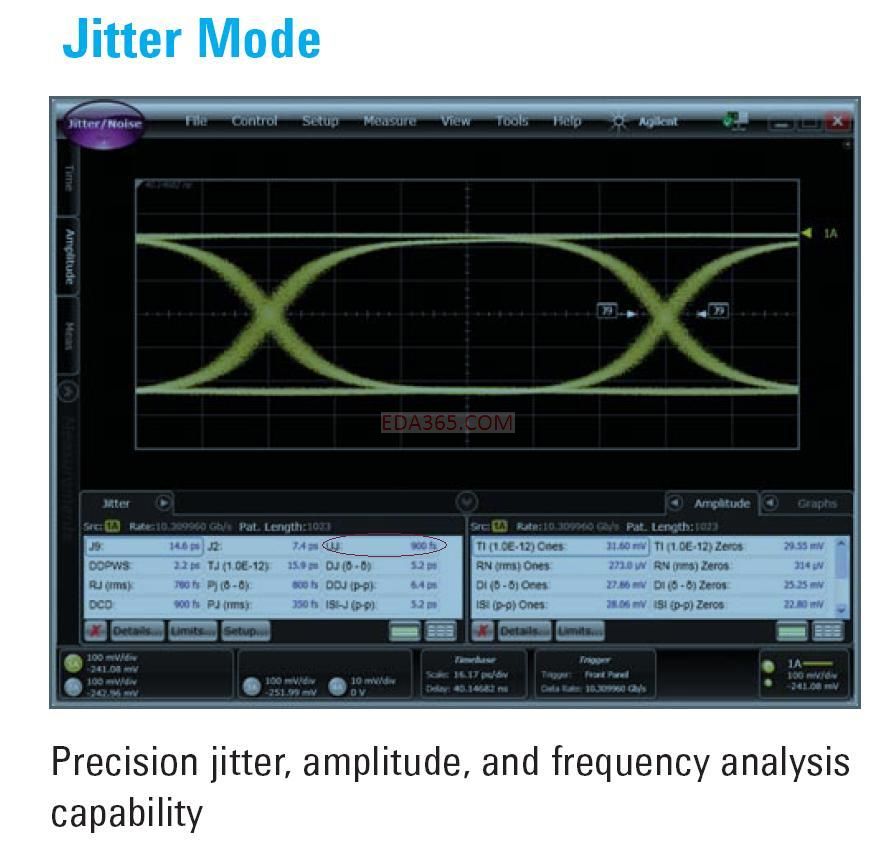

BERTScope在国内的用户并不多，而且仍然有亟待完善的地方。BUJ的注入解决啦，但分离现实中的BUJ并定位根源，仍然是一个问题。据说Agilent的86100D 可以进行BUJ的分离，他们8月份就有研讨会讲这个，期待。

非常有用，楼上能把讲义share吗?

讲义是纸质的，非电子档。你们foxcon是Tek的客户，完全可以向他们索要电子档，甚至让他们给你们Demo。

非常不错呀，嘿嘿。

非常不错呀，嘿嘿。

不错！
