怎样正确的理解直方图和总抖动之间的关系

请教高手指点：在时钟频率为100MHZ时，我要进行时钟抖动分析，我得到的直方图数据的横坐标范围是[-100ps,100ps]，可是安捷伦最后计算出的总抖动答案竟然为20.25ns?
请大家指教！谢谢

能贴图上来吗，TJ=DJ+14RJ （BER为1E-12时）

谢谢小编回复！我的QQ号是327244438  能加我好友吗?我还有相关的问题请教一下  谢谢

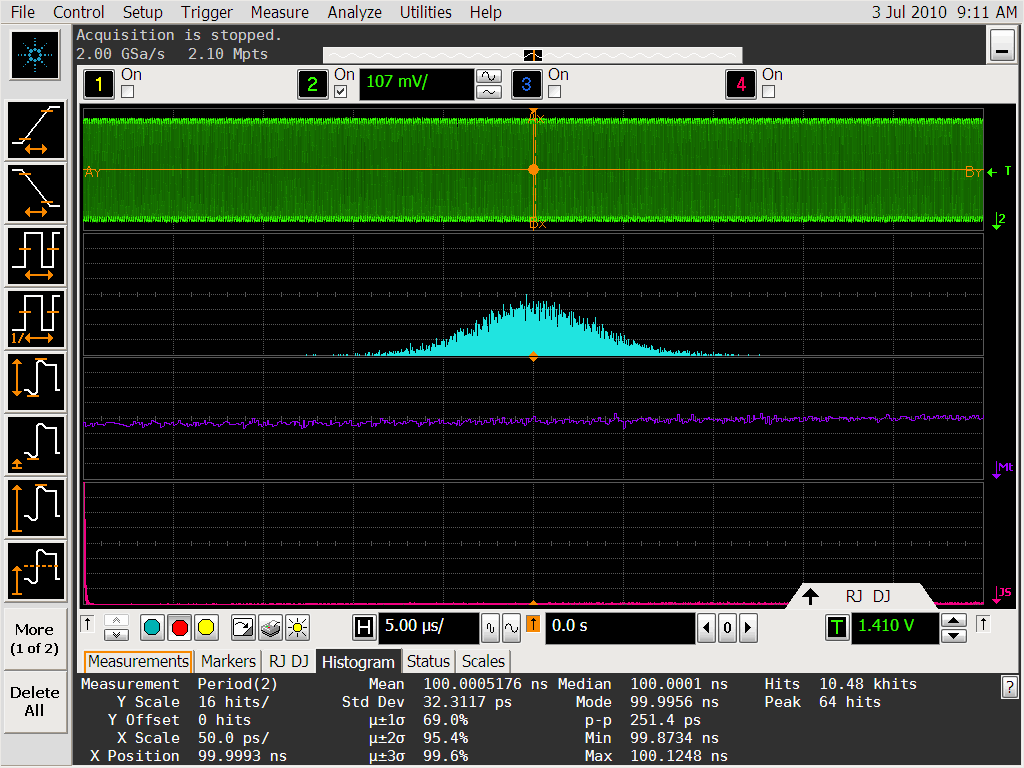

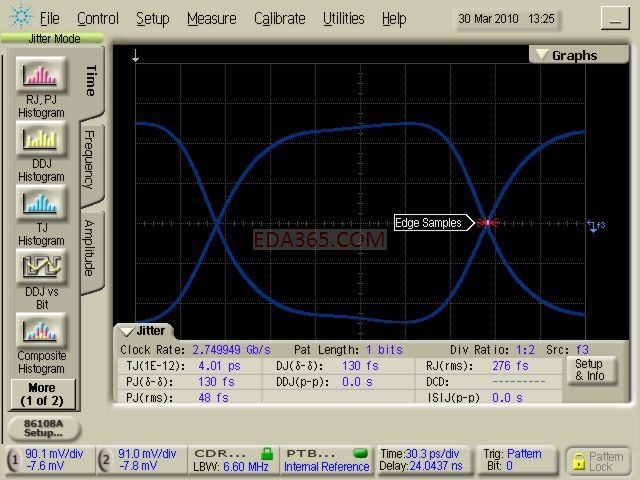

第一个图上是直方图截图，上面显示直方图的最大值和最小值分别为100.1248ns和99.8734ns，第二个图是抖动分析的截图，分离出的值分别为TJ:13.7900ns,DJ:13.4894ns,RJ:21.1ps,PJ：13.4306ps
现在的问题是：确定性抖动（DJ）怎么会比直方图上的峰峰值还大?请高手帮我一下

首先，第一幅图中的Period测得是10MHz的周期，当然是100ns，并不是什么直方图的δ值。
其次，从第二幅图来看，TJ=DJ+14RJ，也就是13.4894+14*0.0211=13.79nS，没有问题。
你再好好看看，有问题，再讨论。

谢谢小编回复，我现在测得就是时钟抖动分析，研究的应该是从时钟的直方图上分析时钟抖动吧?第一幅图应该是时钟抖动的直方图吧?

是直方图，但测的不是直方图的δ宽度。
除了示波器，测试10MHz时钟抖动的方法很多，可以用时间间隔分析仪，有一种是专门用来分析时钟，给出相噪，阿伦方差，或者相噪分析仪，得出相噪，同样可以转换成抖动。

请教一下TJ计算公式的由来
Tj是由Dj和Rj做卷积计算再除以两者并联分量得到
但您却使用了简单的Dj+14*Rj得到
这是经验法则么还是近似计算

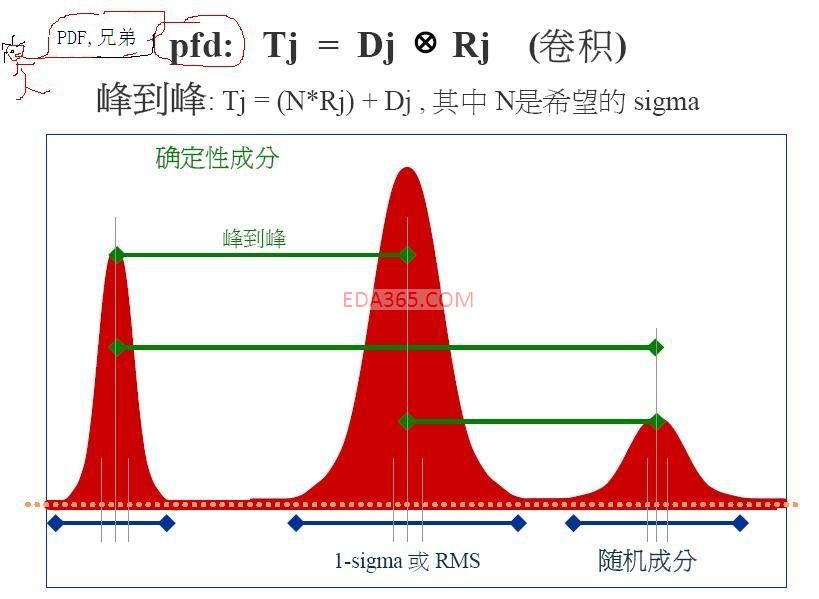

    了解，这里有个示意
