大家看看这个S参数是怎么一回事

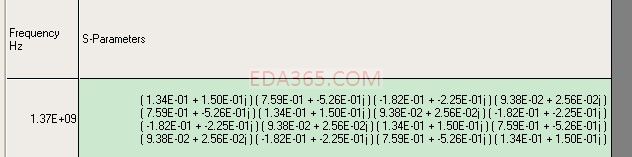

这个是我用SI9000仿真的得到的4端口S参数，请问同一个频率分做4x4矩阵表示的S参数每行没列各是什么呢?谢谢

每个频率点16个数据，不是很正常吗?S11,S12.....S14  S21,S22,..S24........S44

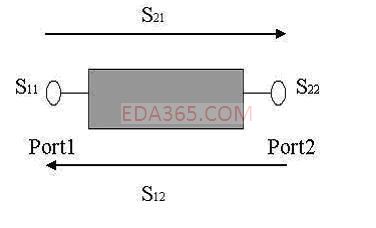

以二端口网络为例说明各个S参数的含义，如图所示

二端口网络有四个S参数，Sij代表的意思是能量从j口注入，在i口测得的能量，如S11定义为从Port1口反射的能量与输入能量比值的平方根，
也经常被简化为等效反射电压和等效入射电压的比值，各参数的物理含义和特殊网络的特性如下：
S11：端口2匹配时，端口1的反射系数
S22：端口1匹配时，端口2的反射系数
S12：端口1匹配时，端口2到端口1的反向传输系数
S21：端口2匹配时，端口1到端口2的正向传输系数

对于互易网络，有：S12＝S21 对于对称网络，有：S11＝S22
对于无耗网络，有：（S11）2＋（S12）2＝1

我们经常用到的单根传输线，或一个过孔，就可以等效成一个二端口网络，一端接输入信号，另一端接输出信号，如果以Port1作为信号的输入端口，

Port2作为信号的输出端口，那么S11表示的就是回波损耗，即有多少能量被反射回源端（Port1），这个值越小越好，一般建议S11<0.1，

即－20dB，S21表示插入损耗，也就是有多少能量被传输到目的端（Port2）了，这个值越大越好，理想值是1，即0dB，S21越大传输的效率越高，

一般建议S21>0.7，即－3dB。如果网络是无耗的，那么只要Port1上的反射很小，就可以满足S21>0.7的要求，但通常的传输线是有耗的，尤其在GHz以上，

损耗很显著，即使在Port1上没有反射，经过长距离的传输线后，S21的值就会变得很小，表示能量在传输过程中还没到达目的地，就已经消耗在路上了。
