PCB常用拼板连接技术!

时间:10-02 整理:3721RD 点击:
在我们的PCB设计过程中,有时单板面积太小,就会常常用到拼板技术,这样可以显著提高制板效率,常用的拼板连接技术有:
(1)V_cut
V_cut常用于板和板之间的直线连接,为直通型,不能在中间停止或转弯。边缘平整且不影响器件安装的PCB可用此种连接。采用V-CUT的PCB其板间距应设置为5mil。双面刻槽后其保留厚度尺寸如图:


(2)邮票孔

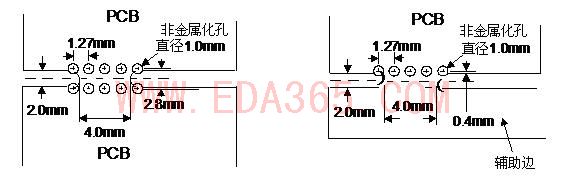

邮票孔设计参数参见下图:



(3)铣槽
推荐铣槽的宽度≥2mm。铣槽常用于单元板之间需留有一定距离的情况,一般应与V-CUT或邮票孔配合使用。

哦!原来邮票孔也不是乱打得呀,还有这么详细的规定,总算了解了,谢谢小编!

拼板时经常用到的还有添加辅助边。

很好的资料~~

不错不错
