BGA多电源处理及去耦电容布局

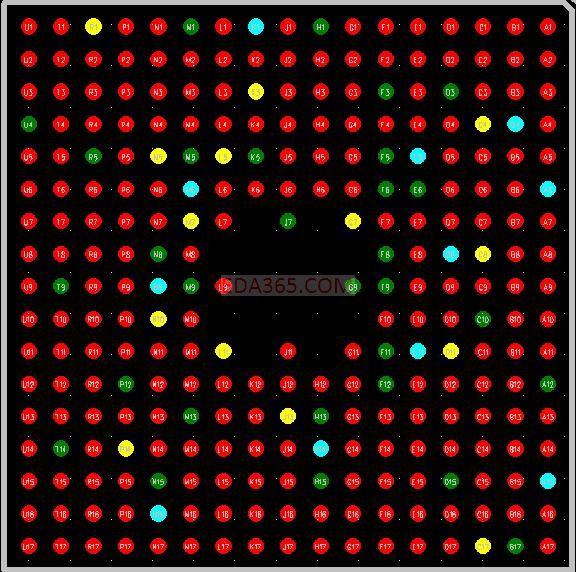

由于本人第一次做Layout,BGA 间距0.8mm、直径为0.4，此BGA为两组电源（1.8V、3.3V）供电，如下图：



        注：黄色为1.8V、蓝色为3.3V、绿色为GND、红色为信号
请教：1、此芯片应设计多少个退耦电容较优合适?
         2、各退耦电容应怎样布局?
         3、各电源引脚走线应为何种拓扑结构，有平面层与无平面层时应怎么走线?
         4、以下两种叠层结构那种方案更适合此芯片?
             叠层1：TOP、S1、GND Plane、Power Plane、S2、Bottom
             叠层2：TOP、GND Plane、S1、S2、Power Plane 、Bottom

请坛子里的高手指教

没有NC管脚?
采不采用盲埋孔设计?

   没有使用盲埋孔，请指教。
   谢谢

我觉得 SIG, GND, SIG, SIG, GND, SIG最合适。
主要信号布在三四层以及顶层，底层专门走电源。

滤波电容只能放置中心空区域和 打via时一半上一半下，当中留下的区域了。
我选择叠层2，top ,sig1 都能参考到，sig1 走重要信号，

1.叠层2：TOP、GND Plane、S1、S2、Power Plane 、Bottom
     2.bypass电容可以十字架分布,第5层即电源层采用20H原则，主电源为3.3V，1.8V电源可适当分布于第4层！个人见解，仅供参考！
