传输线改变阻抗问题。

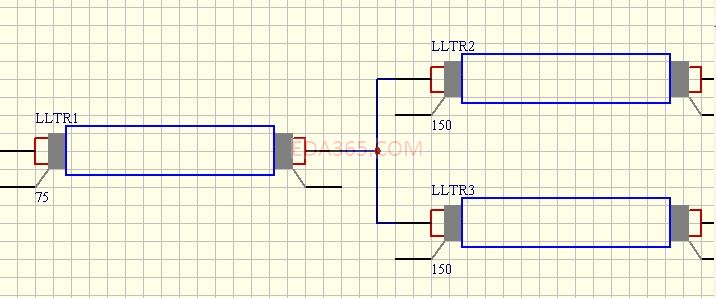

从简单的hyperlynx仿真来看，反射是肯定的，建议你在源端也端接一个75ohm

    弱弱的问下：在源端接75欧姆?可以帮我分析一下嘛，不是很明白，谢谢，

我只是简单的在源端串了一个75
    ohm的电阻，对信号波形的改善是很大的，基本可以消除大部分的反射

   理论上来讲
上面的拓扑结构如果在末端做并联阻抗匹配的话
已经比较好的抑制了反射
并且信号幅度近似等于源端的信号
如果再在源端加入75ohm电阻的话
从抑制反射方面来说并没有什么改变
但是却导致接收端的信号电平大幅低于源端信号电平
所以还是不要“画蛇添足”的好！

    汗。最近刚看端接的问题，对端接类型没有太深的了解，把小编的150ohm负载当了串联，惭愧。谢谢袁哥。

75欧 大概是视频信号，一分多 。复合视频信号，VGA信号这样接是不行的。

不错，就是RGB视频信号，但不是一分多，而是多合一，有多个源端要共用一个终端
那你认为如何接才有更好的效果。

关注ing

多选一，自己做板子用模拟开关多选一切换即可；
市场上也有成品叫做VGA共享器。

    我的目的就是要在板上实现多主机共享一个显示器，现在的问题是传输中的线路反射问题

这是布线的问题吧 ，VGA信号线间距大些、包地处理下。
