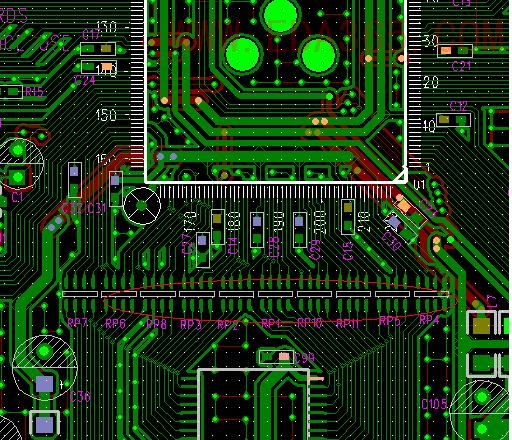

请教各位大大,图中的排阻作用

22k还是22?
应该是22ohm吧

如果是22K,那就不明白有什么作用;
如果是22R,那基本上就没啥作用！

如果是33R呢,有什么作用呢,谢谢各位大大

应该是平缓上下降沿，防过冲用的，理论上我就搞不清楚了（希望高手解答下哦）
一般用在内存模块和cpu之间

如果是33ohm那个就叫什么匹配电阻

我刚才也想这么讲的哦，因为匹配不当信号反射也会造成过冲状况
但匹配阻抗不是应该是50ohm吗?

阻抗匹配50ohm是一种属性，不是具体的什么电阻值，跟你用的板材、线宽大小和厚度有关系，这个是一种端接电阻改善信号质量的，上面已经说了一个作用防止反射，过冲，振玲等．

驱动器通常会有内阻，再加上33的匹配电阻，就差不多等于50了。

ＬＳ的，我感觉不是那样理解的吧，要是电源的话那内阻是肯大的哦，不知是不是这样的

电源内阻很大? 晕~

不好意思好像记错了

应该为地址总线的源端串行阻抗匹配电阻。

还可以当开关用

高速总线阻抗匹配用的，降低信号反射。
一般器件的输出端口输出阻抗比较低，所以为了匹配传输线的特性阻抗，在源端采用串联匹配的方式，通过一个串联小电阻使得总的输出阻抗与传输线阻抗匹配。
大多数情况下使用33欧的串联匹配电阻是因为一般器件输出阻抗为10多欧，而传输线特征阻抗为50欧。
22欧，那可能该器件的输出阻抗稍微大一点，20多欧吧。
