usb 信号在接口端并联两个电容（如图）是什么作用？

关于电容
1.据我了解，如果把电容放在电源pin附近，那么在电学上，它是滤波用的
2.如果把它串接在电路上，就是通交流，隔直流用的。

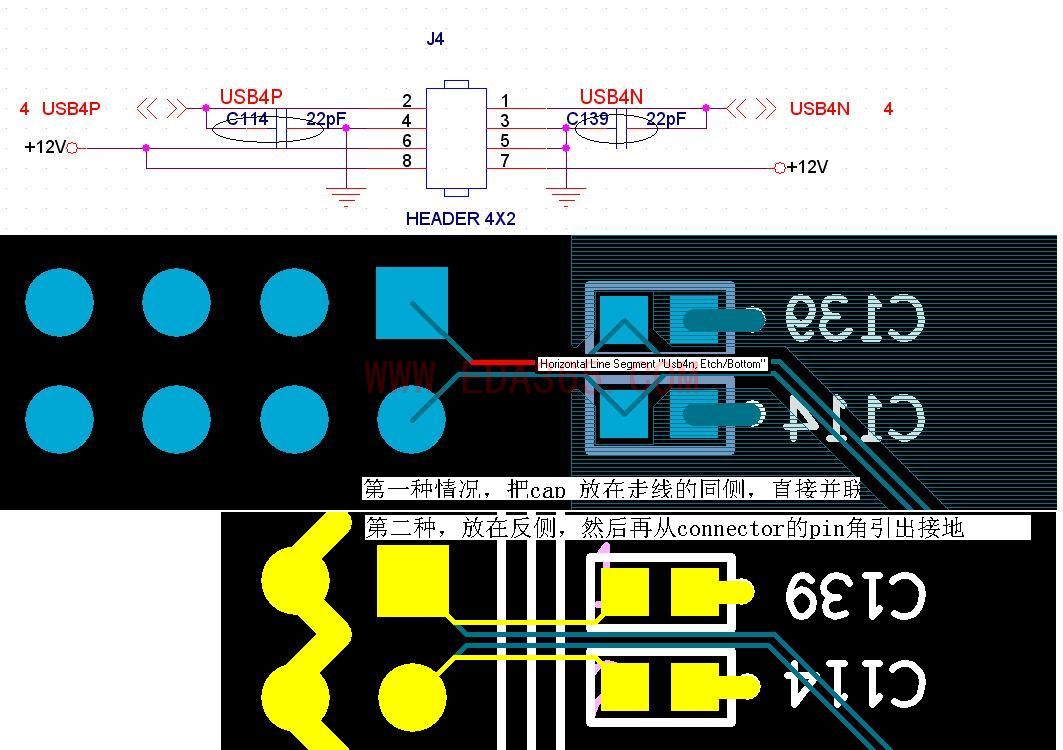

疑问是，如下图，把电容并联在高速的usb signal 上，在电学上是做什么用?
阻抗匹配吗?还是所谓的下拉，上拉……
我最关心的是，在实际的layout做placement时，应该选用下图中的哪个模式，
[ 本帖最后由 net_king 于 2008-10-28 12:52 编辑 ]

我想还是与走线保持垂直 在同一层好吧
加电容好像起到应该是滤波吧
不过貌似也没啥用处

看看。

很不幸，周五发的贴子。周一来看，直接就沉了。
再顶一下吧。
看看有没有更好的答案！

我认为是在输出之前滤除共模成分，所以个人认为还是第一种比较好；但是如果考虑到过孔带来的高频电容效应，就比较麻烦了。期待高手解答啊，帮你顶起来

你检查一下这个电容的耐压值，因该是2KV，可能是防止ESD的作用。

USB不是对容性负载比较敏感吗，这样接电容应该对对USB 信号质量有影响吧

应该是共模电容，如果是USB2.0，这个值有些大了，USB1.0或USB1.1没有关系。

不过这种设计比较少见，如果是共模电容通常是在电源处的，也就是Y电容; 通常如果不用专用的保护管的话，这个信号线应该是共模电感输出，所以你的原路图是否正确，请确认。

哈哈，不愧是liqiangln小编。
Y电容貌似更多用在电源网络中，差分应用不是很理解。
莫不是放在终端减小ramp?
不解。

本人并不是EE科班出生。layout 三年……
不知以上各位大侠是否是电学高手。
当初看到这个部分，以为是自己自学的电学理论太粗浅，现在看来，也不完全是这样。除非以上各位都不是学EE的。
从目前的讨论来来，不是ESD用，基本就是电路有的怪了……
不过我们只做layout 外包，我们已经按上图的第一种方式做好。所以我们不会把这个结论往上游回溃，遗憾……

就是滤波用的,对电气特性有些影响,不过多EMC有好处

可以看看usb协议

限制电压

USB是外界设备的通道，很容易有ESD的问题，加电容，能滤波高频干扰，静电等；
不过加电容也会影响传输速度的，最好用其他办法。
