如何看待LVDS信号所引入的1.2V共模分量

任何信号都可分解为差模信号和共模信号的叠加，而在差分传输中，共模分量的存在是我们所不希望的，如果说信号参考基准为零，那么理论上信号的共模分量成分即为零，也就是我们在预置端接时不用考虑共模信号的端接。
但对于LVDS信号来说，其参考基准电位为1.2V，差模信号的端接策略对于共模信号的作用是不存在的，共模成分在驱动端和接收端的震荡将会引入额外的EMI，那么作为高速互联的标准之一LVDS，为什么要添加这个1.2V  DC成分呢?

那是因为driver没有办法输出负电压呀！

支持一下楼上的,那个1.2就是驱动器的偏置电压！

谁给贴一个LVDS驱动端和接收端的晶体管级电路图

看看这个啊！

需要 晶体管级 LVDS BUFFER电路

你需要晶体管级LVDS BUFFER电路,是要具体的电路图,是这个意思吗?

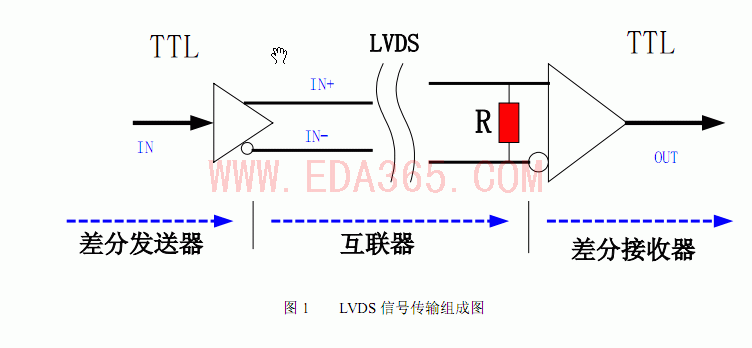

差分信号发送器:将非平衡传输的TTL电平信号转换成平衡传输的LVDS信号.可以由IC DS90C031来完成.
差分信号接收器:将平衡传输的LVDS信号转换成非平衡传输的TTL信号.可以由ICDS90C032来完成.
要是需要的话,我可以在帮你查查！

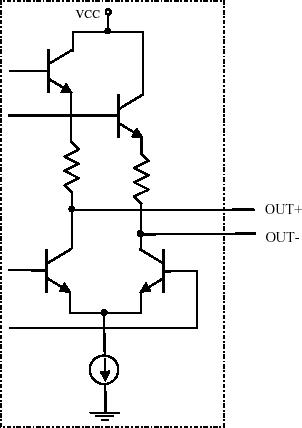

上图为驱动端
至今未找到接收端晶体管级电路

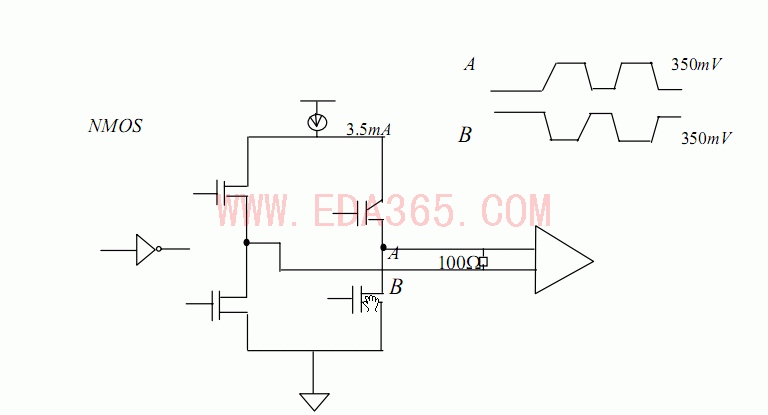

看看~~~~~~~~~

谢谢楼上
不过此图早前见过，但是接收端并非晶体管电路，仅是个buffer符号。
