问个问题关于时序的

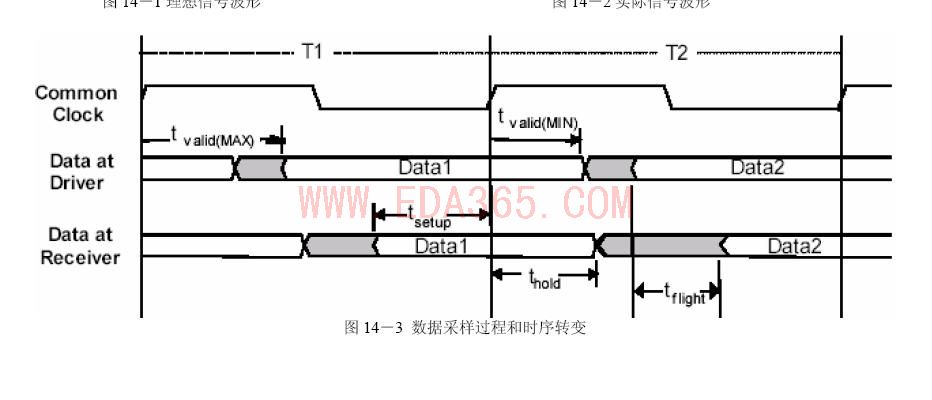

问下信号从CLK转变砍DATA的时候
接收端SETUP TIME和HOLD TIME是不是就是抓到的DATA信号?
STEUP TIME前面的灰色的部分(DATA1)是原本有DATA信号而没有抓到的吗
HOLD TIME后的T_flight是什么?
谢谢能帮解答下吗...

我是小菜鸟

那是时间余量，或者是含有一定的不确定因数。

谢谢
那再请问下

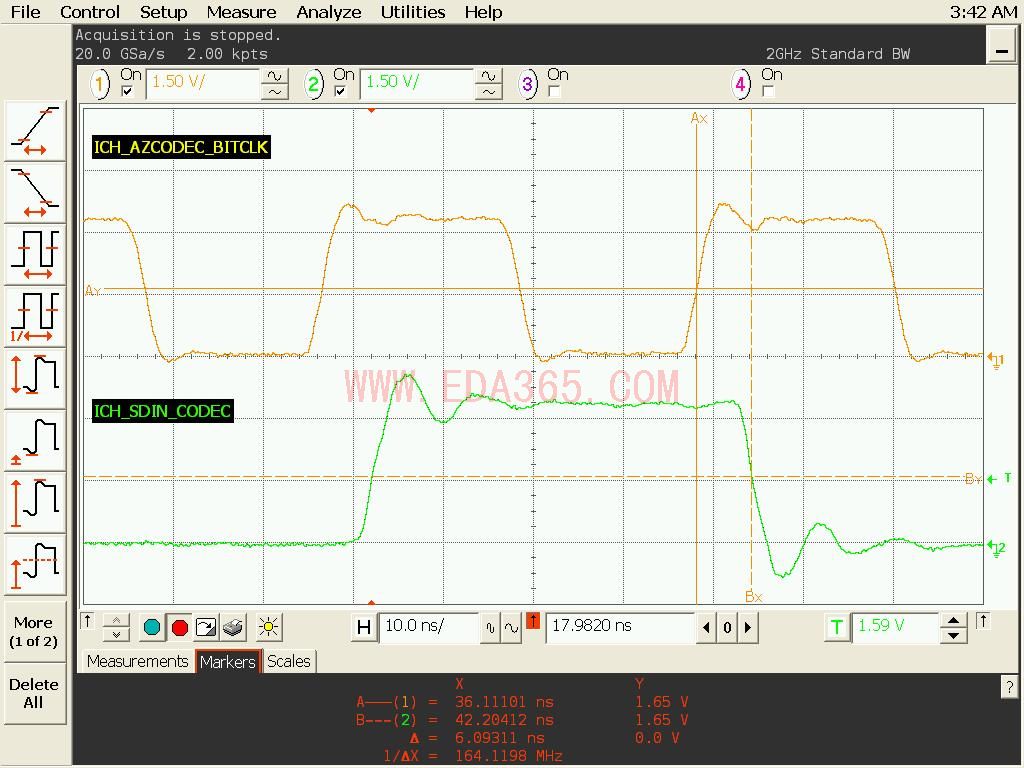

那是不是就是CLK的上升沿或者下降沿看DATA是否在高电位还是低电位呢

是不是我就看个CLK的上升延.看他是否在高电位就好
是这个道理吗
[ 本帖最后由 江左左 于 2008-11-26 15:26 编辑 ]

STEUP TIME前面的灰色的部分(DATA1)是数据无效窗口，比如你有32位数据，用一个时钟去锁存，32位数据到达接收端的时间不是一样的，最早到达和最晚到达，这个之间，就是无效窗口。
/ j" i4 p7 }2 j, Z6 ?www.eda365.comHOLD TIME后的T_flight是什么?EDA365论坛网站|PCB论坛|PCB layout论坛|SI仿真技术论坛; ]' j" |- q& m1 a# @
这个是数据从发送端到接收端的延时。
