请帮忙看一下仿真波形图，谢谢,已经修改了波形图,又修改了一次

检查了一下，刚才的allegro自动提取的拓扑居然是错的，所以波形不好。
现在戴维宁端接的效果如下，图中的是最差的两个波形。
大家看看波形是否可接受。
另外我试验了最后一个负载的输入端串电阻的方法，好像效果不是很好。
并且也没有听说过有这种端接啊。能否给简单介绍一下。
[ 本帖最后由 matice 于 2008-9-24 23:32 编辑 ]

波形看起来还不错啊

从波形上看，你应该是采用菊花链拓扑，建议你把负载改成两个一组，用远端簇型拓扑，匹配器件放在T点附近，波形可能会更好一些。

仿真波形采用的是菊花链

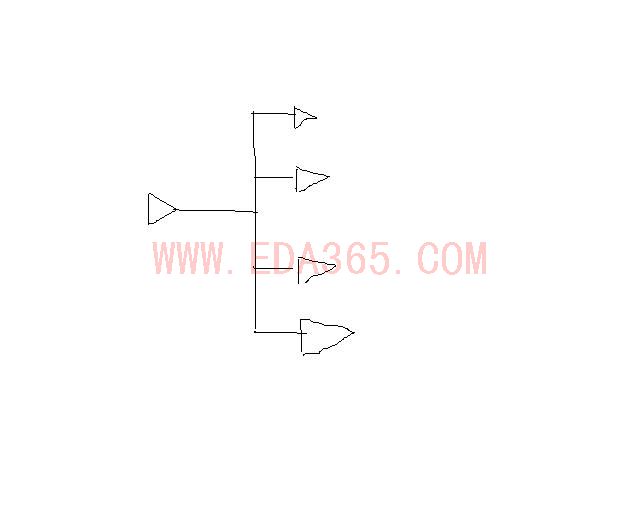

曾经采用过T型拓扑，如下图，可是仿真波形很差。就如上文所描述，波形最高值可以到达4V。
采用菊花链之后，波形形状如上图，基本可以，但是最高值和最低值都不对，不知道这是为什么，该怎么解决呢

主要关心接收波形的质量，显示4个接收波形，更清楚点，另外拓扑结构发一个看看。建议不要采用戴维宁端接，如果是菊花连结构，建议在最后一个接收器加一个串阻看一下，阻值进行扫描得到。

yes

检查了一下，刚才的allegro自动提取的拓扑居然是错的，所以波形不好。
现在戴维宁端接的效果如上图。
大家看看波形是否可接受。
另外我试验了最后一个负载的输入端串电阻的方法，好像效果不是很好。
并且也没有听说过有这种端接啊。能否给简单介绍一下。

每个接收端会出现两个波形，比如，一个是U22.18，另一个是u22.18i，这两个波形分别是什么意思呢?谢谢

带“i”的是die上信号，不带“i”是pin上信号
