要在坛子里面建一座关于SI,PI及EMC高楼,各位支持!
时间:10-02
整理:3721RD
点击:
最近在使用ALLEGRO的仿真部分。使用过程中出现这样那样的问题,很想和大家分享一下。包括解决办法或解决不了的问题,希望大家能支持,高人可以指点迷津,坛友可以学习进步,大家好才是真的好!
在做多节点电源仿真的时候,VRM、噪声源及电容都放置了,仿真后发现SIGVWAVE里面的波形成竖条条了,而不是应该地山峰延绵波(呵呵,自己取得名字)。仔细检查了仿真的过程,没发现问题。正在解决过程中,希望大家也来看看。解决后我会把解决办法和原因也加到帖子里来。

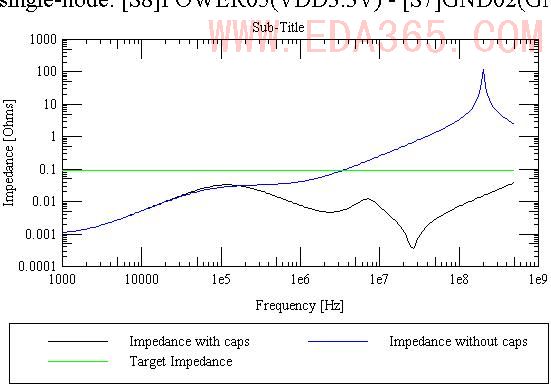

单节点仿真!

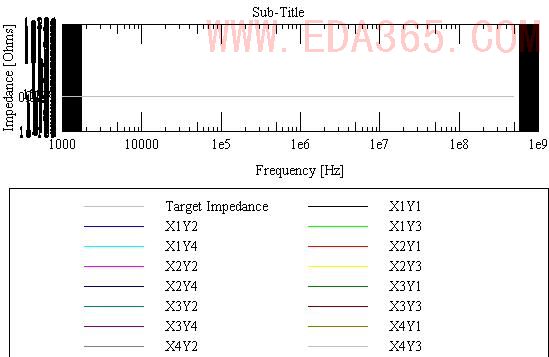

多节点仿真,怪异的图
支持小编
时刻关注
支持分享!
支持!
非常的无语,理论和操作都没有问题,偏偏仿真结果异常。最后只好从软件异常的角度考虑,换了一台机器操作了一遍,没有问题,从而断定是软件异常。重新安装了ALLEGRO PI后,问题解决。仿真结果出。
哈,还有这个事情啊?LZ还真辛苦
搂住很敬业
软件的问题啊?还真没遇到过,
不过我想问一下,你这个ALLEGRO PI是一个单独应用程序么?SPB软件里面只有PCB SI,不知道这个Allegro PI是不是需要另外购买?
小编,想问下仿真一块板子是怎么一个过程啊!
还没有做过什么仿真的东西.
Allegro SPB 15.2里面有PI模块的,没有需要再去那里弄。
好大的问题哦,怎么回答呢 找到合适的软件,然后就一步一步来咯。当然基本的理论要了解一些。最重要的是有个任务压着你,就比较快了
忘了说,坛子里面有一篇关于仿真的教程,叫做《CADENCE仿真流程》吧,你可以找来看看,很不错。
