最好画的一板子的走线，请高手指点

数据通过一个四合一卡或者NAND Flash来进行
nand是直接挂到芯片对应管脚上
四合一卡都是在nand的信号网络上增加一个47r电阻（有些信号网络上有上拉电阻）
走线难免来回跨越，我尽量做到在bottom走线短并保持与top走线尽量的垂直或45°关系
所有的相关电阻按连接网络关系尽量排的好走线，避免过多的跨越
感觉自己layout的不就拓扑并不是很好，也没做过多的等长处理
这样是否会影响四合一卡的兼容性问题呢?
希望这方面有经验的人讲讲如何会更好呢?

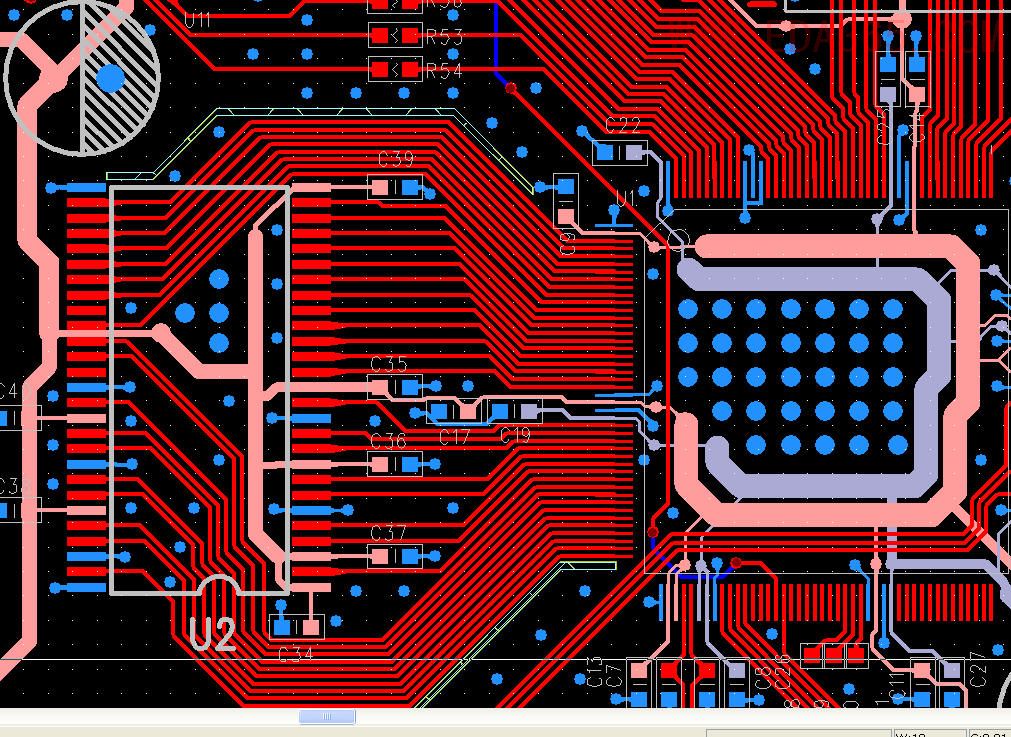

见附图

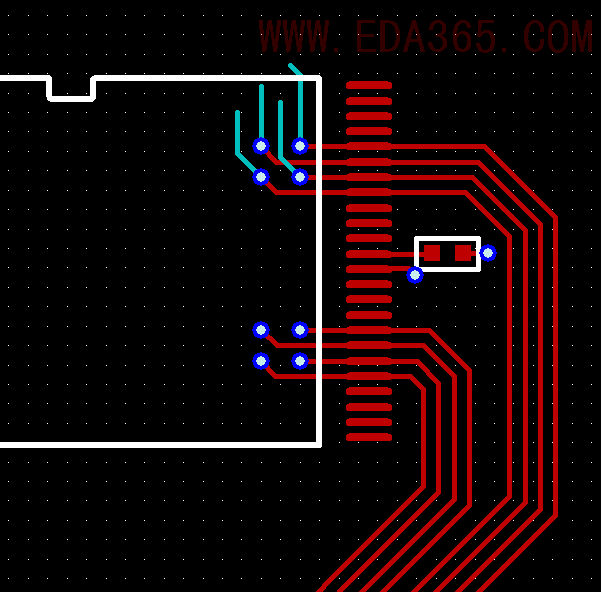

见附图

这里为什么要打孔啊，直接连不好吗！

当时的想法是：直接连过去是不是就把top上返回路径完全割断了
因为这个信号线只是一个控制信号 非数据线
我想多跨一下 可以在那段距离内留出返回路径
至少top的返回路径可以沿着这个中间地带作为起一个返回路径吧
不知道这样理解与处理是否合适

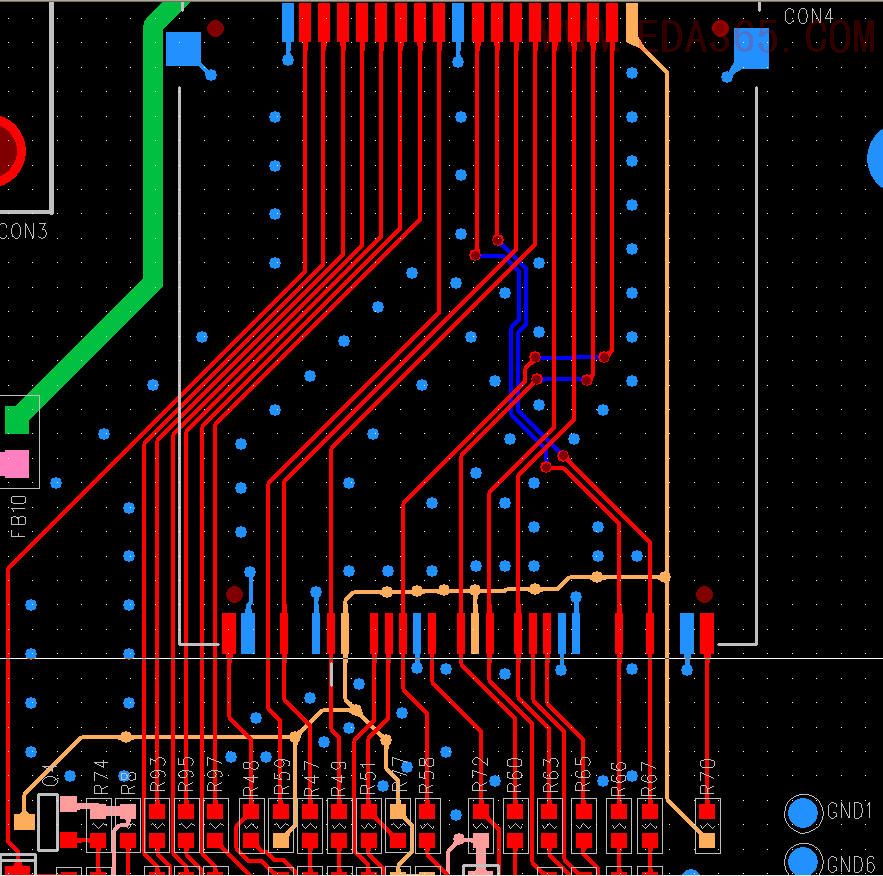

你看第三张
这个信号是从信号最下面直接穿到上面的 这是一个可编程IO口
作为一个控制使能端

如 果 频 率 高 的 话 ,还 是 做 成 四 层 板 好 ;
频 率 不 是 太 高 ,应 该 没 什 么 问 题 (只 是 个 人 认 为 ).
从 拓 扑 结 构 上 讲 ,Nand Flash的 走 线 我 会 走 成 如 图(示 意 图 ).

4合1 读卡器?！
随便走吧，不用在乎这么多，怎么走都可以成功的。
最高的貌似8位的MS卡吧速度，也就60MHz，像MMC这种貌似50MHz最多，不用担心啥问题的
有些时日没接触这块了，可能记得有些出入。

学习中~~~

data线注意等长,CLK不要太靠边就可以！
低频信号多注意点ESD就好了,
EMI不用太费心了！
