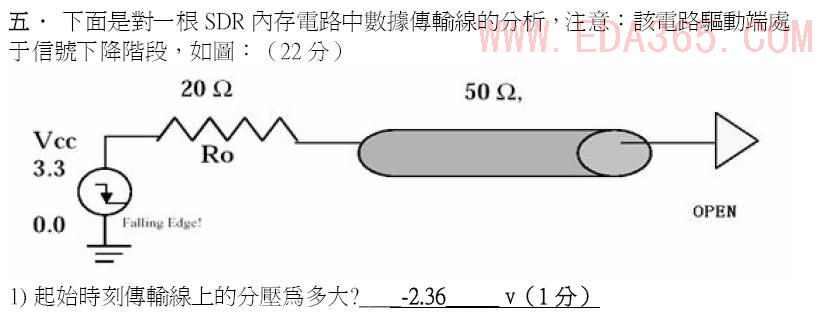

为何初始的传输线分压是负压呢？

负值表示方向。

是不是因为这样的情况呢，下降沿的时候电压方向朝下   而电流方向是沿着传输线那个方向传输的

有上冲就有下冲
正常了

那么当是上升沿的时候 电压与电流就同向了 所以分压就是正的了
应该是这样理解吧

你的图的电流箭头画反了吧

有个疑惑的地方：
就假设在传输线出分压是负压
而源端最后是到0电平的
电流应该是由高电压的地方流向低电压的地方
为何在上图中电流方向是朝左的呢?【相对于我错误理解画的那个方向】
不知道下面的理解是否整取：
在源端没开始下降沿的时候 应该从源端到整个传输网络的静态电压值都应该是稳定的3.3v吧?因为终端是开路的，所以在整个传输线上此时不会有任何电流在流动
当源端开始进行下降沿的变换时，静态稳定的网络给波动了，这个时候应该在网络中出现了压差后网络中才能有瞬态电流产生
因为最终整个网络应是0v，那么在下降期间，传输线的起始位置为了配合电压从3.3v调到0v，那么它就需要一个负的3.3v叠加上去
这个时候在传输线初始位置的电压是-3.3v
那么电流方向为何不是朝右呢?

yang-99SE兄的回复比较有帮助
“(yang-99SE) 18:30:33
实际情况是,上升沿,驱动器给传输线的的分布容充电,下降沿是电容上存的电荐在放电,从信号的角度看,上升沿是驱动器输出正电压,下降沿输出负电压,都是与前一个稳态值叠加的.无论哪种情况,信号都是由驱动器往负载传播 ”

同意yang-99SE，所以我说你电流反了
