CP2123输入电压问题

三极管和3二极管一起，构成一个5.6V的稳压电路，然后给CP2123供电

VIN应该是5V，稳压管上边是5.6V的电压，经过三极管的BE极下降一个二极管的电压0.7V左右，到达Vin的电压为5V，电压转换电路

电流走向是B到E? 为什么不是C到E?

电流就是C到E，B端提供基准电压，B的电压决定E，E和B相差一个PN结压降。

从电路图上来看，VIN应该是5V，但是2N3904这个电路模块看起来输出电流时恒定的，就是说VIN脚进去的是恒压横流

晕，这就是一个典型的串联稳压电路。VIN理论上为5.6-0.7=4.9V，2N3904就是稳压调整管。

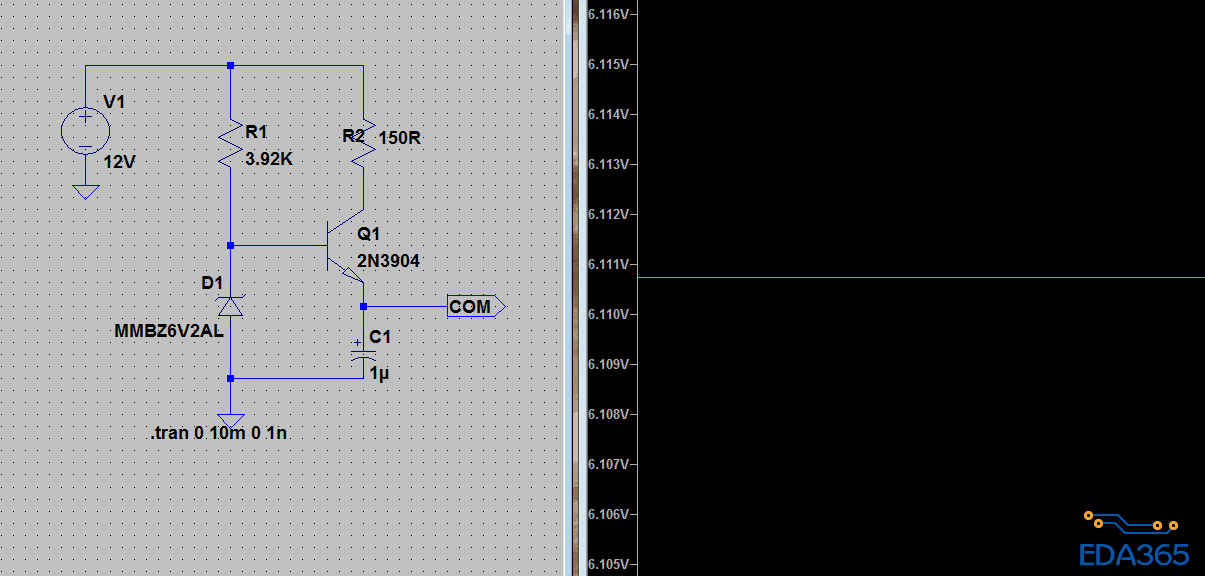

个人认为这个跟稳压管有关系，12-5.6V=6.4V 。6.4/3.9K =1.6mA .若稳压管1ma稳压，那么基极就会流入0.6mA。集电极电流《12/150=80mA 。0.6X100倍放大倍数就是60mA了。接近三极管饱和。

http://www.eda365.com/forum.php? ... E%C1%AA%CE%C8%D1%B9

谢谢！以上各位的回复，明白啦
