TPS54360 电源ic电流可以做多大

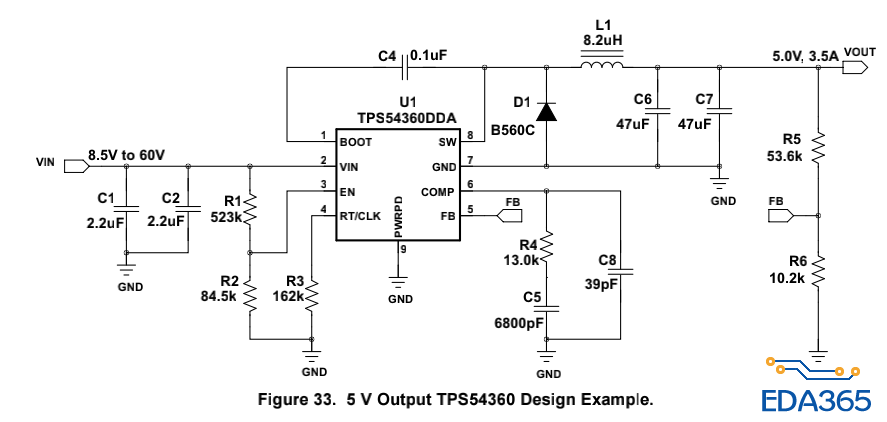

麻烦根据原理图给写建议 现在输出恒流放电 2.5A/5V IC就会保护
求解决！
电源输出电流不够，一般和电感的关系很大。建议L1换用饱和电流更大的电感或自己绕。同时D1用两只并联试试。
电感的型号是? 散热如何?

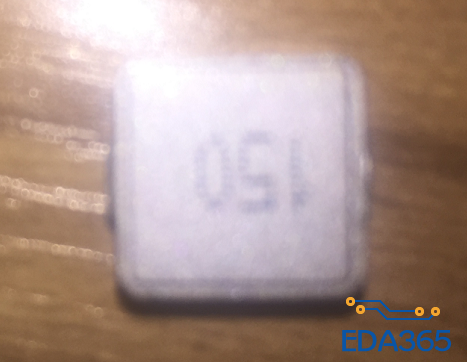

[img]file:///C:\Documents and Settings\simon.RDTEST\Application Data\Tencent\Users\778199397\QQ\WinTemp\RichOle\C5D[8ICG0(31J(W4ET8K8M8.png[/img]电感是15UH 10*10*4.3mm的电感 2.4A恒流放电时 输入12V时效率 78%
我们这边的输入是48V 可能2.4A放电时效率更低 规格书上放电说是可到3.2A 为什么到2.5A时IC就保护（不管温度有多少）
应该没问题吧。首先确保原理图没问题，元器件也符合要求。接下来就是查查layout的问题了。看看layout说明，注意地和散热。应该问题不大吧。我做的一个54531没问题，54360电流小了，所以没用这个。你再看看
这芯片我也没用过，不过据网上的资料，L1典型值8.2uH，饱合电流要先5A以上的。据此，你用电感饱合电流可能达不了，你可能要选12.8*12.8*8mm的电感。并且要适当的降低电感量。芯片保护可能是因为芯片已经达到最大输出了，只是电源输出受电感影响没达到预定值。
感觉是电感达到上限了，还有需要检查下layout，这种大电流的输出都对layout有要求，以前做过一款输出5V1A 充电宝的方案，电感的电流要求要2.5A才行，而且必须按照厂商给处的layout建议.
设计图纸如果你是按照参考做的，那就是物料或者layout了只能。你的测试表明差异还是有点明显，资料上的效率曲线12-5V，在600K负载2.5A情况下效率有90%不到，你这个差距有点大。物料上就二极管，电感影响最大，建议你上个PCB截图看看。
电源不是恒压输出吗?横流放电怎么做的?能解释下吗?谢谢
用电子恒流负载就行
你的电感L1用的什么封装
使用过TPS2430，没使用过TPS5436，从输出电感计算和输出电容电容来看比较讲究。
我认为需要保证以下四点：
1，电感需要足够的过电流。
2，电容需要选择高频低阻ESL的电容。
3，二极管最好选用具有快恢复的肖特基二极管（注意耐压和过流）。
4，布线需要参考官方推荐的方式。
