抄集狗粄煮出的題目。請大家來找碴。

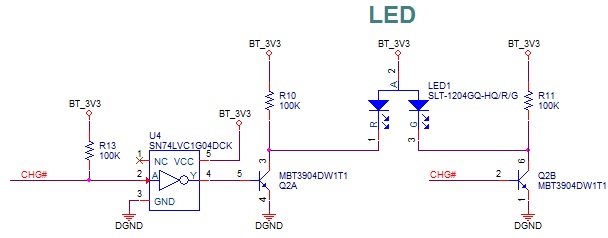

給你們看一下爛公司畫的電路圖，這個圖至少錯三個地方。請大家來找碴...
如果能找出較簡單的兩個，那麼你還值目前的價格；
如果你連一個都找不出來，那我只能說你真的是一個不折不扣的詐騙集團。

阅读权限: 9

很隐蔽的问题是CHG#这个信号被Q2B钳位了。高电平为0.7V了。 U4的输入端基本不可能为高。

回答这样的问题真有点紧张，搞不好就变诈骗集团了
1.三极管基级串电阻，加下拉；
2.LED串电阻
3.LED并联的电阻可以去掉

大家趕快回覆，對了黃金狗大會打賞。

我只考你，沒有要考他們！
而且帖子是你發的。

学到了11111

LED 使用3V3，不太靠譜， 遇到管壓降大的LED,或者電流大時候， 估計就不會發光了；

这贴好，俺诈骗集团的来帮顶一下。

神一样的图,有意思

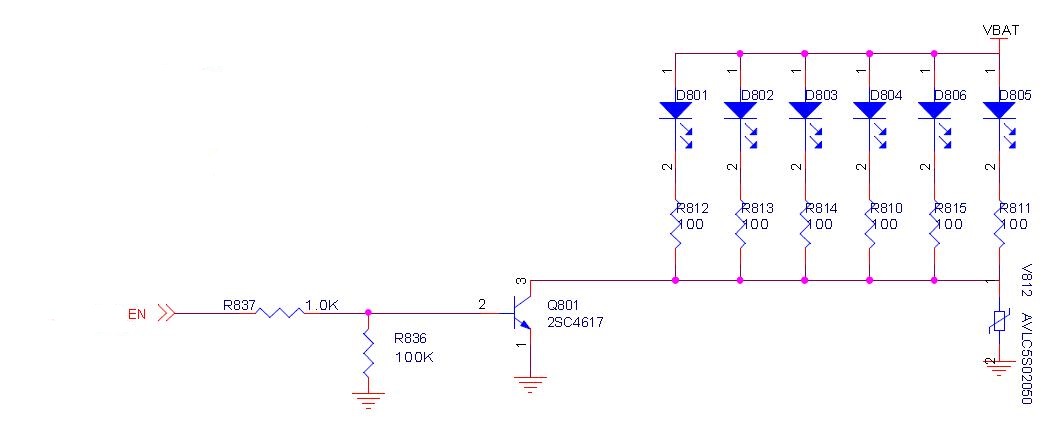

三极管基极要有限流电阻和下拉电阻?
LED要有限流电阻?
和我目前的电路就是这个差别了

小编，何时公布标准答案?

两个PNP 管的pin角顺序， 怪怪的！
1，2，6
3，4， 5
?
2个管， 建成1个封装?
PCB 的库是怎么建的?

有点意思，这个电路除少了限流电阻外，还可以进行电路简化，假设CHG为开漏输入，则可去掉U4和R11并将CHG信号直接接到Q2A的基极，LED1的2脚加一限流电阻，并将Q2B的基板接到Q2A的发射板（3脚）上即可。

小编，你还没有给出最终的正确设计图呢

MMBT3904DW
