简单电路请教
时间：10-02
整理：3721RD
点击：
耳机的L 和 R 分别有串个100 ohm 电阻有什么作用，谢谢。
输出端串联一个100 的电阻可以增加SNR，减小噪声
一般串聯磁珠。為何要串聯電阻?限流?
是哪家的晶片啊? 如果是連法克(MTK)請查閱 PMU 的 Design_Notice 文件。
如果是在最后段的话，那么就是分压。
这个很少有串电阻的吧?难道是浪涌防护?
串电阻可以削减音量，一般用于接耳塞
最好有图，串联分压很大，怎么听音乐啊

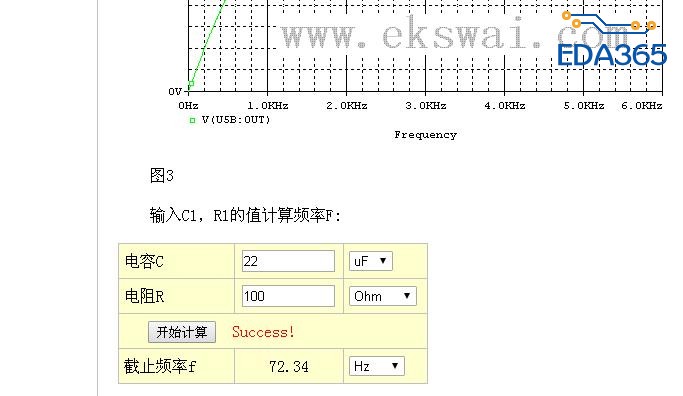

你没把图看完整，只知道他串了100R电阻，没发现还有个２２ＵＦ电容， 这是频率补偿用的。 因为板子面积小，不能用大容量耦合电容， 串一只１００R电阻，提升底频， 可以用高通滤波器公式算出来的。 一般ＭＴＫ上常这样做
看一下
效果就这样
