这个电路的详细工作原理是什么？
时间：10-02
整理：3721RD
点击：

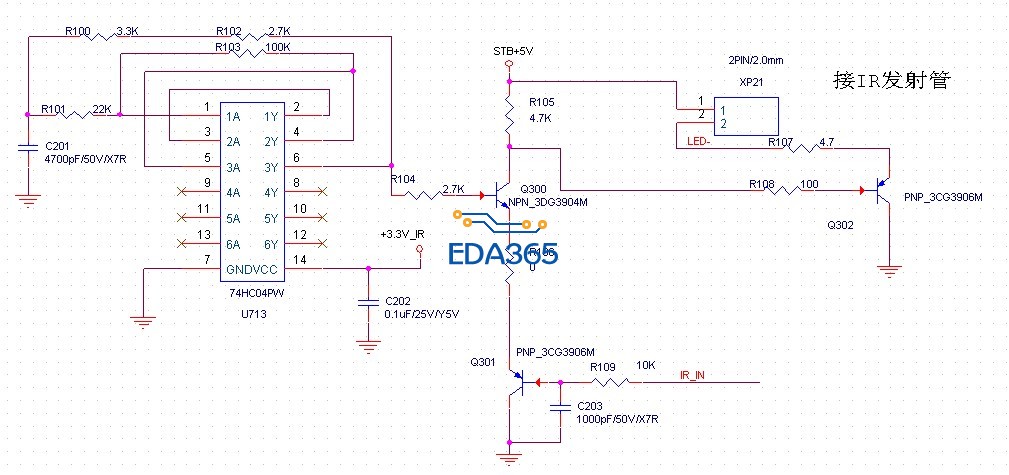

这个电路的详细工作原理是什么?请大家指教一下。
个人理解，IR_IN低电平，Q301导通，Q300导通，Q302导通，C302与R109组成缓启动电路
这个发射的信号应该是固定的吧！意思就是发射的数据是固定的吧！
IRIN输入数字信号给振荡电路发射出去。

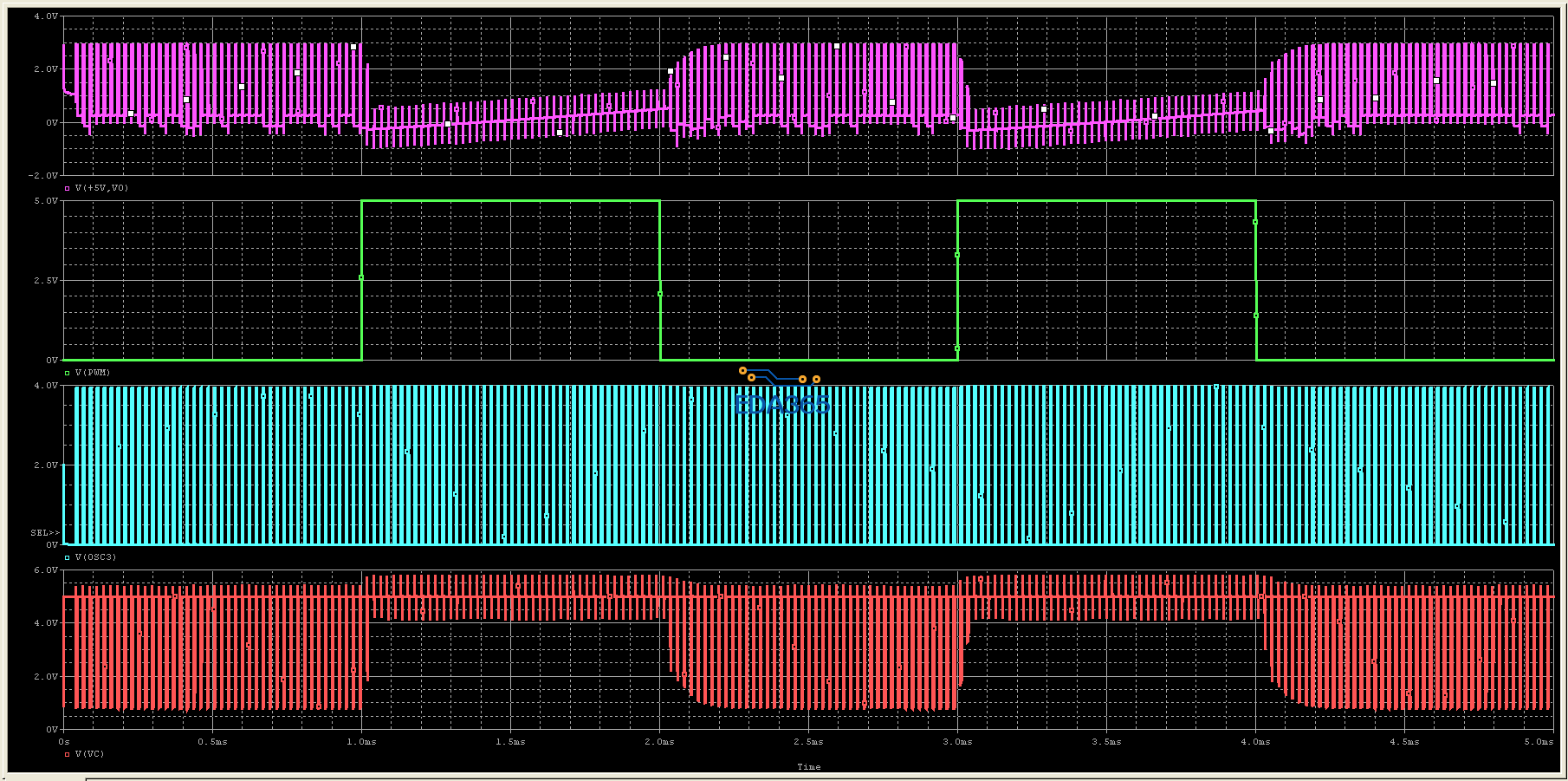

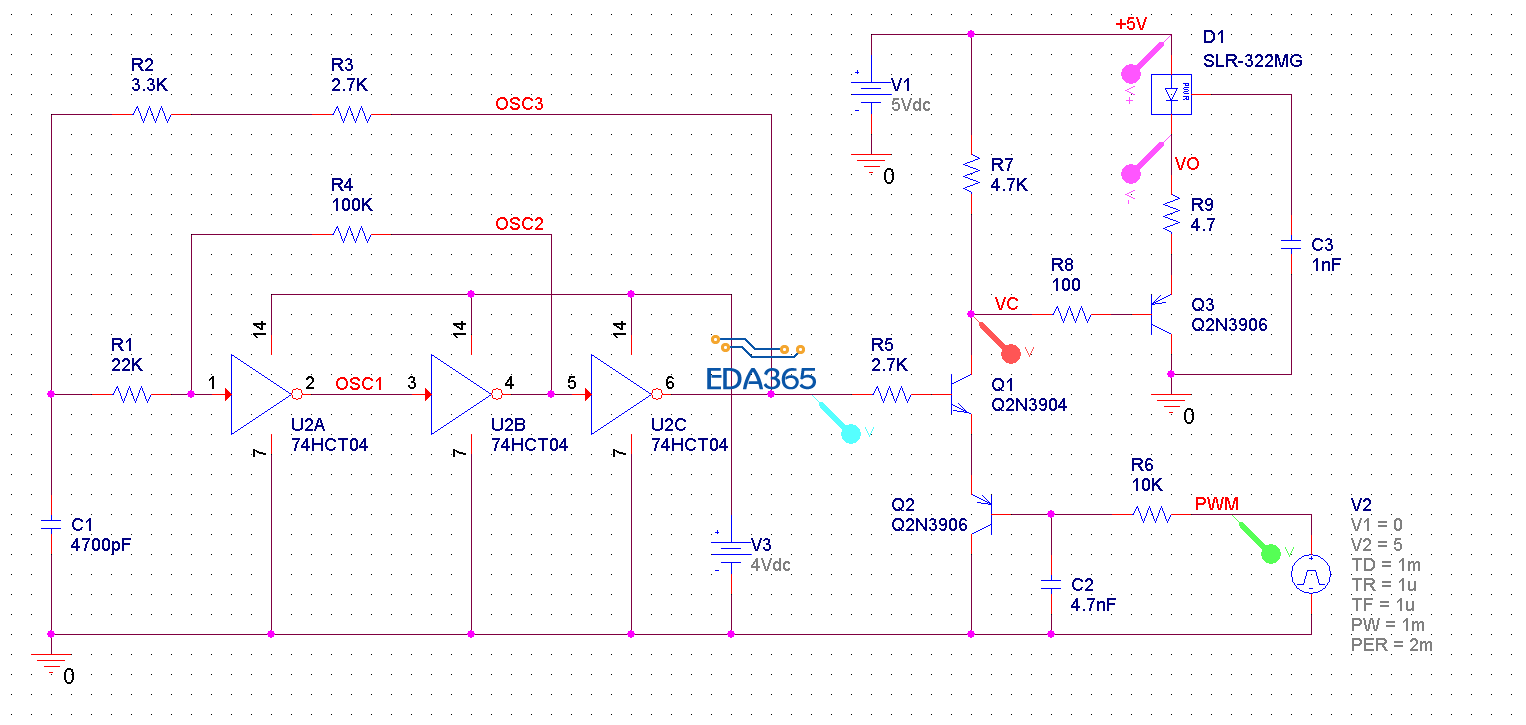

仿真僅供參考。(用 ROHM LED 取代 IR LED。)
阅读权限: 9
阅读权限: 9
红外转发或者发射电路吧。那几个非门和阻容构成38K调制振荡器
兄台，能否详细解析一下该振荡电路的工作原理?
