请教一下自动光圈的驱动电路，有图

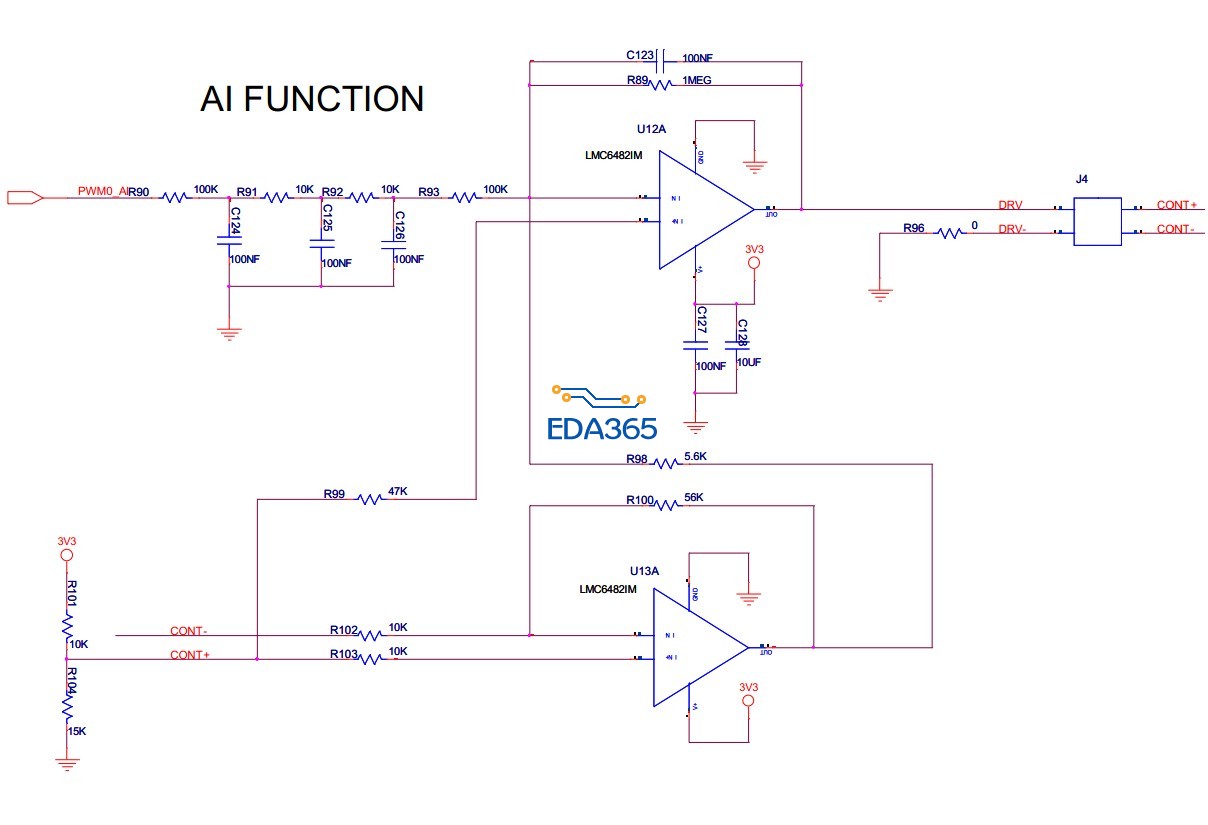

请教一下，各位大侠。 下图是 监控摄像机的自动光圈镜头的驱动电路。
U12A是一个积分电路，输出驱动电压。
阻尼正和阻尼负是接到U13A，阻尼线圈采样驱动线圈的电流。
请问这里，是怎么样实现控制光圈的大小的状态?

请问，U13A起什么作用?

高科技没接触过

应该是通过调节PWM输入来控制光圈大小的

是的，正是通过调节PWM输入来控制光圈大小。
但是，我对这个电路的理解不是很透彻。
想请教大侠。两个运放，一个做积分，一个做放大。
具体是怎么实现控制光圈的大小的控制?

期待高手指点迷津！

下面运放貌似是以个电流反馈电路，菜鸟求解！

期待狗小编过来解答哈

高手都不在EDA?

下面的运放应该是反馈回路的运放。上面的运放是输出控制，输入的PWM用RC滤波转换成电压信号，类似DAC

本人愚钝，我认为应该是首先比例放大CONT-的信号，这样放大后的信号更容易用PWM比例积分调节。

我也有个类似自动光圈电路，也是不知道具体原理，你是做ipc的吧

J4是做什么用的呢?不懂硬件，期待高手分析分析。

图不清楚啊

这不是海思方案里面的吗
