求帮忙，帮忙看看这个电路
时间：10-02
整理：3721RD
点击：

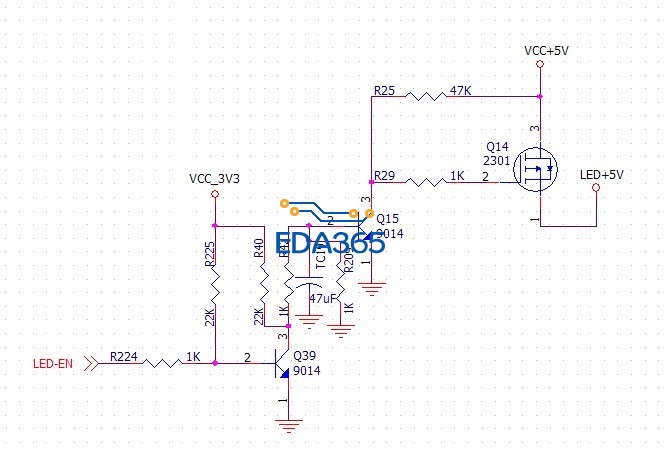

如图，LED-EN接单片机I/O口，LED+5V给LED供电。两个三极管跟MOS管都是怎么工作的呢?
(1)Q14 + Q15 組成基本開關電路，Q39 類似非門做相位反向控制。
(2)Q14 好像畫反了(D和S極)，Q14 的飛輪二極體 (body diode) 會使 LED+5V 永遠有電源。(關不掉啦！)
这个电路设计的比较差，用于做LED电源控制
感觉有点浪费
你好，这个怎么个比较差呢?这样有什么好处?
小编，应该没反吧?您老可不能用好像这个词
感觉有点大材小用了
不反，就是PMOS画错了，呵呵，MOS的体二极管画错了
PMOS没画错，确实是反了，3pin应该是输出的

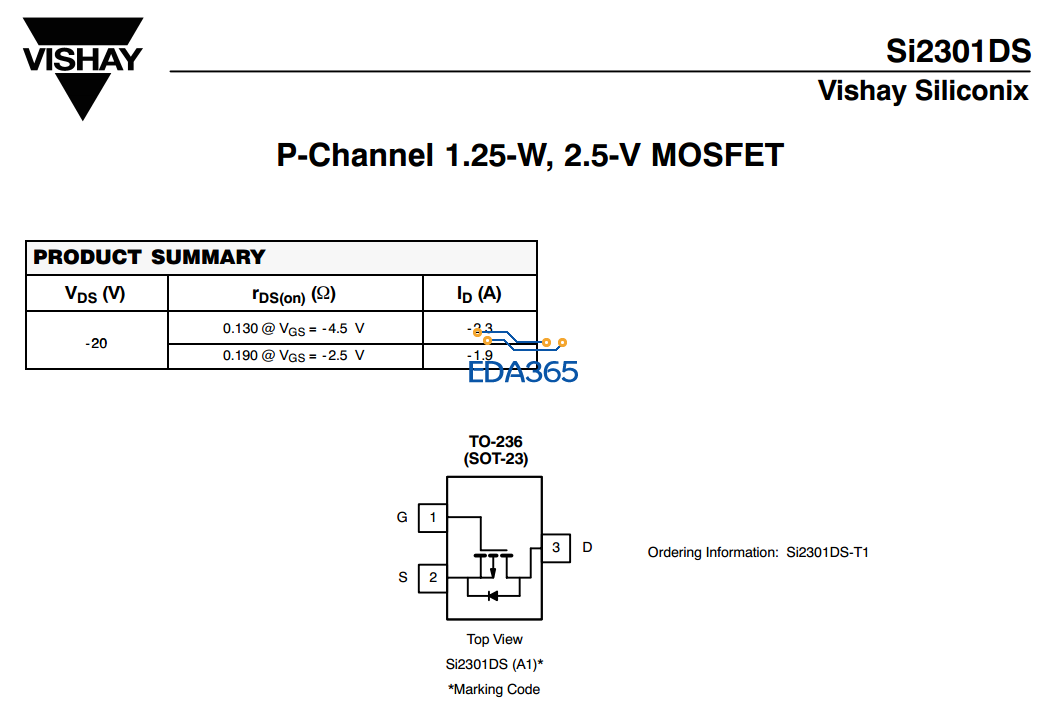

放上 PMOS 的規格表。 PMOS 元件庫沒畫錯，是原理圖接法錯了。 有狗親戚來幫忙真好！
学习了
MOS管反了
原理图确实接反了，前一段时间刚碰到这个问题，PMOS管被接反了，怎么也关不掉。还有R209电阻太小，Q15会打不开
MOS管接错了，
