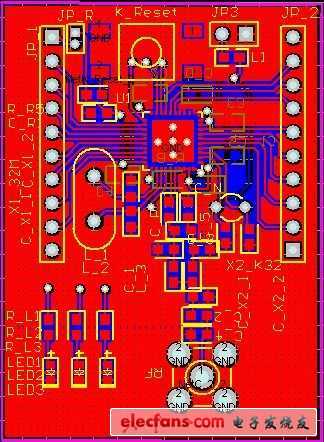

第一次画板~~求批斗，求虐啊！求批斗，求虐啊！

板子不对称,你这个是带MCU的RF芯片吧?RF引脚下面不要走VCC,从你BOTTOM层看到有根VCC走了.每块RF芯片都有芯片的LAYOUT布线规则手册,其他部分不说,你芯片引脚到RF天线这块要非常注意,直接影响到无线数据通信的距离和质量.还有你的丝印,麻烦放好点,放精制点```总的来说,这个板子线是都连好了,可是还可以完善很多的,比如RF天线这块,旁边全部打GND过孔包着,布局以及板型都要再做精致点.

直接用MCU的IO高电平控制LED指示不好吧?
还是电阻上拉灌电流方式好，过孔尽量靠近焊盘点。

RF部分元件真的要重新摆一下了...元件旁的让铜区域也要加大
用的哪款芯片?Datasheet有参考电路可以借鉴的啊。

元件标号还有下划线啊?标号放在元件旁边，一一对应，否则你焊盘就麻烦了。

PCB天线做阻抗匹配了吗?看你的画的是2层板，天线部分那么细的走线PCB阻抗很高啊

各种看的头晕啊

不表示

gg.......

精辟~~大神~~我也马上要做无限发射这一块，有空多指导指导哈~~

学习中，继续努力啊

晶振部分也可以稍往下一点，这样晶振下面的地会更完整。

布一块板子是不容易的啊。

最近正在做无线产品，请教下如果是四层板的画，bottom层可以RF可以稍微走一两根电源线吗?
ps：RF在顶层走线

我也点布板子了
