OVP CIRCUIT笔记本电压过压保护电路原理

时间:10-02 整理:3721RD 点击:

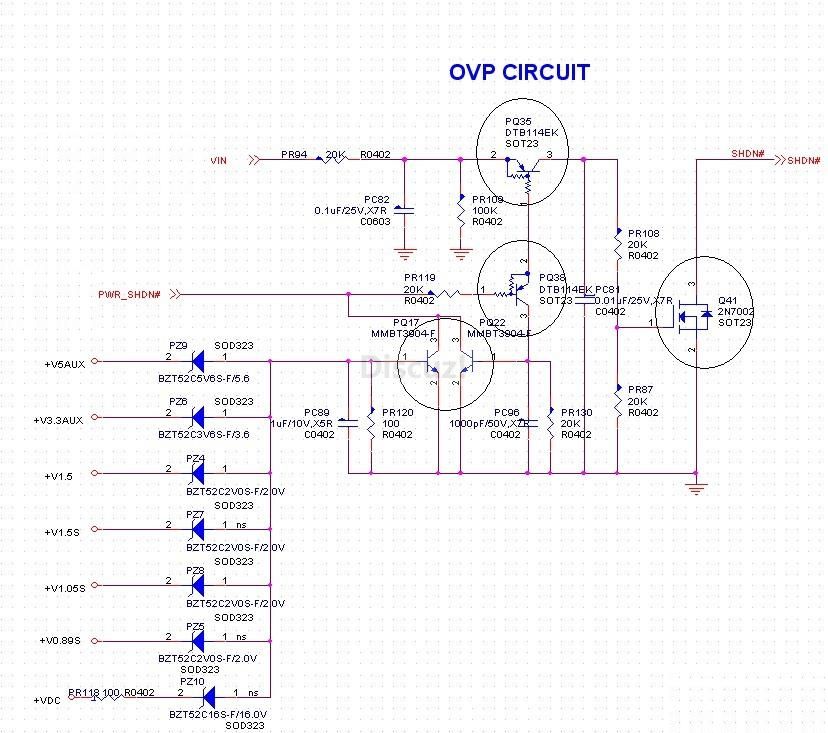

图中黑色圆圈内的三极管是如何工作的,起到过压保护作用的呢!有些糊涂!嘿嘿

OVP CIRCUIT


齐纳二极反向击穿,导致SHDN#变为低电平,保护功能起动、


怎么没有人回答呢?

电路很简单看了下,主要是前面的齐纳二极管的击穿电压值来控制后面三极管的导通截止工作。后面工作情况小编可以自己去分析下啊,很简单的。

看不懂电路啊

谢谢小编,谢谢

不复杂啊


回答的很好,学习了

讲的很好哦
