关于电源引脚去耦电容走线问题

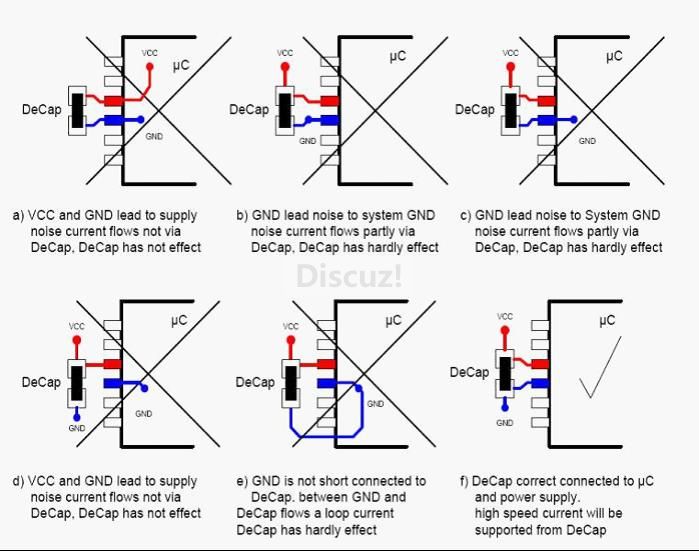

这是一个DeCap,也就是所谓的退耦电容，并不是旁路滤波电容（bypass)。主要是用来抑制IC内部的杂讯如振荡器的多次谐波等传到电源里而干扰其它电路的。只要想象一下，杂讯是从IC内部向外走的，而不是从外部电源向IC内走的就理解了。图1到5里，噪声从的地线和电源线出来的后，在到达这个退耦电容之前已经通过过孔的支路跑到其它电路里去了，当然是不行的。

阅读权限: 9

学习了！

学习了,不错的交流.希望有更多这样的资料上传.！

学习喽

hao

好东西，来学习了。

恩，是好东西，学习了

学习了

study

呵呵，小编能把资料上传来跟大家分享不?好东西啊。

学习一下，以后看高手的布线是不是这样的。谢谢 了。

不错的,细节很重要，往往忘了考虑

不错，支持一下。学习了！

空间有限的话，可以放在背面滤波，靠via连接

好东西，要是有整档pdf就好了
