基于FPGA的LCD显示远程更新的设计方案及原理图

时间:11-09 来源:3721RD 点击:

间。

支持特殊路段重点显示

支持用户根据需要重点查看某路段。

设计模型

2.1 应用场景

智能交通提示最重要的应用场合就是城市公路系统。比如在一个路段的十字路口,在正常情况下司机会按照即定的路线行走。但如果有一个LCD显示牌,提前告知司机四条路段的路况信息,比如某路段有临时交通管制,禁止车辆通行,这时司机就可以提前避开,绕路而行,这样就可以为司机节省大量的时间及不必要的往返路途。也能起到减少能源的消耗,汽车尾气的排放等。再比如,如果有LCD显示牌能提前提示某一路段有堵车现象。司机们就可以提前绕开堵车路段,避免堵车越来越严重的情况,减轻堵车的程度,使道路更加的流畅。

对于即将要发生的因修路等需禁止通行的路段,LCD的远程更新系统也可以通过按键操作重点提示。有四个按键对应着十字路口的四个方向,当有某个键被按下时,LCD显示远程更新系统就中断正常的循环显示,直接跳转到对应路段的信息显示一段时间后回正常循环显示模式。


图1功能演示图

2.2结构和系统模型

(1)基本结构图

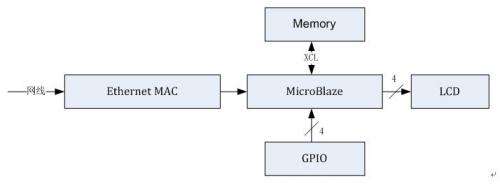

要显示的内容通过TCP/IP进行传输与更新,没有了距离的限制,可以在远程实现更新。需要更新的LCD显示内容共有四部分组成,在一段时间内LCD只能显示其中的一个部分,并循环进行显示。由Nexys3开发板上的四个按键控制跳转。Nexys3 FPGA开发板通过RJ45口接收到信号后,PHY模块对IP包进行拆分,恢复成原始信号。由 MicroBlaze 软核存入Cellular RAM中,并按照顺序在LCD上进行分段显示。当MicroBlaze 检测到有按键按下时,MicroBlaze软核处理器响应中断,并进行中断处理,显示相应按键对应的部分信息,一段时间后,返回中断前的状态。

图2 基本图

(2)MicroBlaze结构图

图3 MicroBlaze软核结构图

Ethernet MAC 接收计算机发送的数据后拆分IP包,然后送入MicroBlaze处理,由MultriProt Memory Controller控制存入 Local Memory中,然后按照顺序进行循环显示,显示时间由 Timer/PWM控制,当有按键按下时,通过GPIO传送入MicroBlaze软核,由 Interrupt Controller 控制进行中断,将当前信息存入堆栈,后跳转到按键指定处进行显示Timer/PWM控制显示一段时间后,返回中断前的状态继续正常循环显示.Customer Coprosser协助 MicroBlaze处理数据.

(4)以太网模块图

图4 以太网结构图

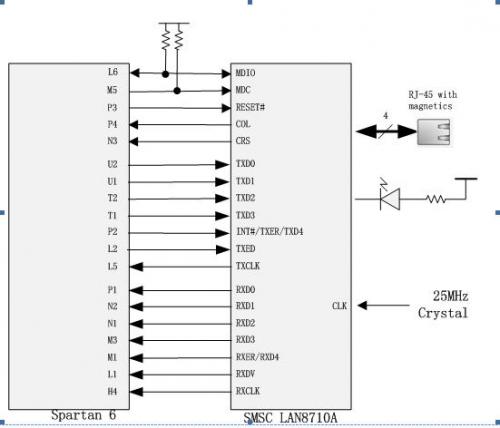

Nexys3基本系统生成器(BSB)支持包自动生成一个测试应用程序的以太网MAC。ISE的设计可以使用IP内核发生器用向导来创建一个以太网MAC控制器IP核。如果COL此信号置位时表示碰撞条件的检测MLL模式。在MLL模式中:

1.传输数据时的控制信号为TXCLK,当TXCLK为上升沿时控制器同步传输数据,TXEN为高电平时表明此时控制器传输的数据是有效的,若TXER为高电平时,说明传输检测到错误。

2.接受数据时,在RXCLK为上升沿时RXD[3:0]开始接受数据。控制信号RXCLK为上升沿接收数据时,接受信号RXDV为高电平。如果RXER为高电平时说接受检测到错误。

MDIO信号是表明串行管理接口的数据输入/输出,MDC是串行管理接口的时钟信号

(3) LCD模块的结构图

图5 LCD模块结构图

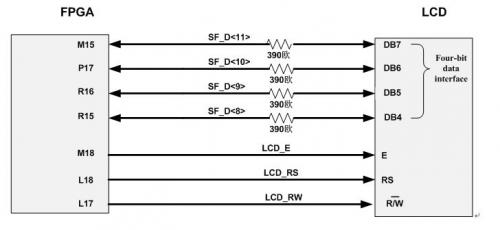

为尽可能减少针脚数从而达到管脚复用的目的,FPGA通过四位数据线接口控制LCD,由于在初始化之后,所有的数据和命令都以8位传送,故每8位命令被分成2个四位即高4位和低4位,先传高4位,后传低4位,其间间隔只是1us。数据线上的四个390Ω电阻是用来防止管脚超载起到保护的作用。下图是LCD的初始化流程图

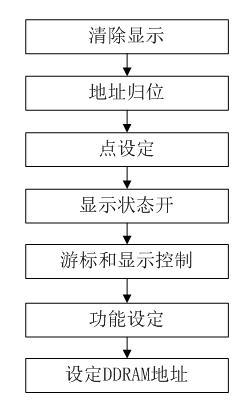

图4 LCD初始化流程图

(5)按键模块

图6 按键模块图

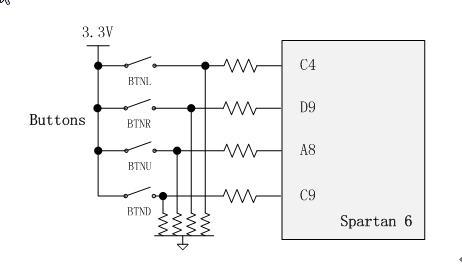

系统完成初始化后,Spartan-6 FPGA的C4,D9,A8,C9管脚都是低电平,当有一个按键按下时,对应的管脚会变成3.3V高电平,按键扫描程序检测出高电平后跳转到相应的中断地址,执行中断程序。

(6)存储器模块

图7 存储器模块

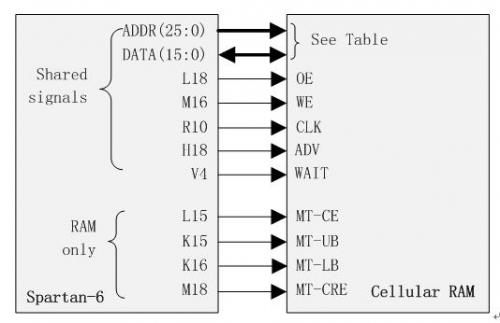

本设计使用Nexys3 SPARTAN6开发板上的存储资源Cellular RAM 作为存储器,采用同步模式进行传输,时钟信号CLK低电平时有效。 在读模式时,写使能引脚WE为高电平,ADV,CRE,CE,OE,LB,UB为低电平,地址信号从ADDR[25:0]输入,保存的数据从DQ[15:0]输出;在写模式时,WE,ADV,CRE,CE,LB,UB为低电平状态,OE可以为任何状态。地址信号从ADDR[25:0]输入,需要存储的数据从DQ[15:0]端输入。

2.3流程图

(1)系统流程图

系统流程图是描述了系统整个的工作流程。由于远程更新LCD,所以要用到以太网的传输,具体就是要使用TCP/IP协议,FT
