基于Nios II的I2C总线接口的实现

4应用实例

　　笔者在NiosⅡIDE7.1环境下编写了使用该Mas-ter Core的C语言代码，现把部分主程序代码列出。

　　1)IP-Master Core初始化

　　完成对预分频器的设置，确定SCL时钟频率；控制寄存器中I2C-Master Core使能位置1，使其工作。

　　

　　2)查询确认信号

　　数据收发是否完成，通过查询TIP状态位来确定。

　　

　　3)写字节操作

　　单字节写入按图5操作流程：

　　
　　4)随即地址读操作

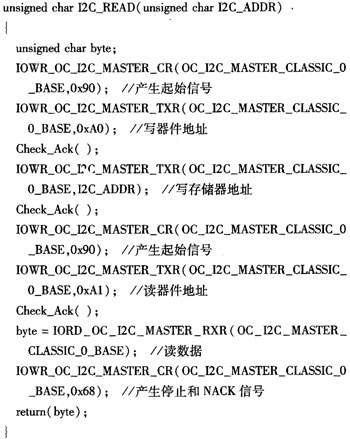

　　随即地址读字节按图6流程操作：

　　

　　以上是使用I2C-Master Core的关键代码，若向地址0xS0写入0x5A，再将其读出，可按下面写法：
　
　　

　　若操作正确，DATA的值应该位为0x5A。

　　5结束语

本文探讨了使用免费I2C-Master Core的方法，方便地实现了基于Nios Ⅱ的I2C接口芯片的开发，为I2C的电子工程设计使用提供了一种简单快捷的方法。
