基于ARM9TDMI的简易直流电子负载设计

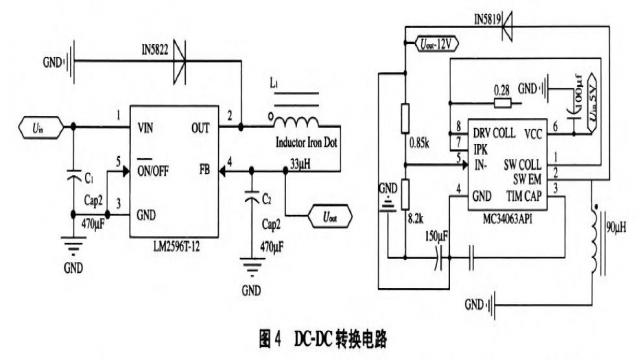

等芯片供电使用，原理图如图4所示。

3．4过压保护电路设计

如图5所示，通过三极管$8050和继电器，蜂鸣器构成简单的过压保护电路。当检测到输入电压大于18 V时，开关器件三极管导通，输人断开，同时声光报警。为保证可靠断开还采用了软件保护法，使得当输入电压大于18 V时，单片机迫使UDAin。输出为0。

3．5程序设计

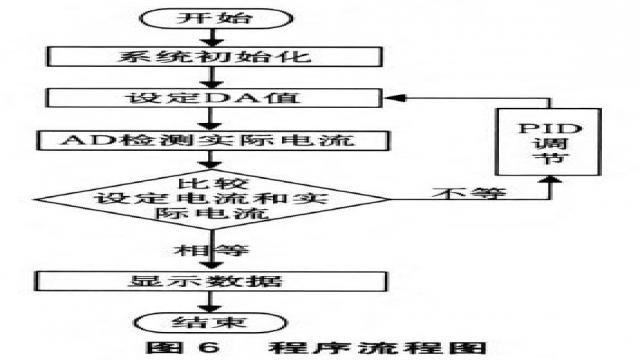

软件设计中特别为电路的过压保护编写了相应的程序，当负载电压过大时会通过蜂鸣器和发光二极管来实现报警，同时也会自动启动继电器，实现过压保护功能。具体的流程图如图6所示。

4测试方案与测试结果

测试所需仪器：高精度电压表，型号DP59(1)一PDV20；高精度电流表，型号DP59(1)-PAA5；可变电阻Rw以及被测电源。当该设备正常工作时，用高精度电压表，电流分别测试该电子负载的电压、电流。用电压表直接并在被测电源两端，记下相应示数。将电流表串在被测电源和Rw之间，并记录相应电流值。将电压电流值和显示器显示值进行对比。改变Rw电阻值，计算相对应的负载调整率。

4．2测试结果

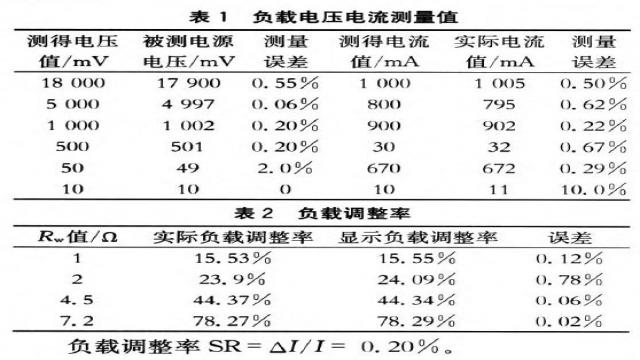

测试结果如表1、表2所示。

5结论

根据表1和表2的测试结果可知：负载的变化对电流的影响很小，说明设计中恒流实现的很好。负载调整率SR不断变化，但都达到≤4％的目标。纹波电流为14mA，基本上达到输出噪声纹波电流≤15mA

的目标。而整机效率为86.7％，达到了整机效率≥80％的目标。由此说明该电子负载的设计方案是可行的，具有优良的精度、稳定性和动态响应，结合精确的软件控制，快速和准确地实现了电源测量。
