以太网供电技术特征及应用于转换器的设计

断功能，冲突避免检测输入允许用户将器件配置为MiDSPan工作模式，可选的镇定或自动再试故障管理。图4(b)为MAX5922引脚功能与应用示意图。

　　4、一件钟种设计简单成本较低可用于PoE供电系统的DC／DC转换器设计

　　从线路布局的角度看，反激式转换器非常适合于PoE供电系统，而事实上反激式转换器也最受欢迎。反激式转换器不但设计极为简单，而且兼顾了成本和效率，适用于隔离式的多输出供电系统，可为典型的应用提供低至几W、高至20W～30W的输出功率。

　　虽然进行低功率操作时，反激式转换器通常都采用非连续导电模式(DCM)，但连续导电模式(CCM)的效率最高，因为以某一输出功率为基准作比较，初级线圈场效应晶体管的均方根(RMS)电流较小。以连续导电模式为例来说，反激式转换器的右半平面零的频率下限可以利用以下公式计算：

　　在上述公式中，Vin为输入电压、D为初级线圈场效应晶体管的占空比、lin为平均输入电流，而L则为变压器的磁化电感。上述采用连续导电模式操作，变压器的磁化电感值一般均设定为100μH。若最低输入电压为26V、最高输入电流为360mA，而初级线圈场效应晶体管的相关占空比数值为0.4，若根据以上的数值运算，右半平面零无论在任何操作情况都会处于64kHz的频率下限。对大部分PoE设备来说，这个频率下限对反馈补偿器的设计只会有微不足道的影响。

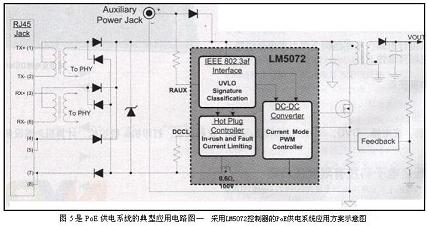

　　反激式连续导电模式不但设计简单、成本较低，而且还可发挥极高的效率，是PoE设备普遍采用的设计方案。由于LM5070、LM5071及LM5072等几款控制器是高度集成的电路，因此供电系统只需添加极少的外置元件，便符合IEEE802.3af标准的要求。图5是PoE供电系统的典型应用电路图，图中的电路采用LM5072芯片。这是一款内置100VPoE用电设备接口并可支持后备电源的PWM控制器。采用LM5072芯片的好处是用电设备在选择供电来源方面有较大的灵活性，例如不同配置的用电设备都可利用后备电源的供电，其中包括交流电。

　　以采用连续模式反激式转换器的电路布局为例，采用快速PWM电流模式控制器会较为理想，因为这样不但可以控制及限制输入电流的流量，而且还可稳定同一电路的输出电压。此外，也可调节功率晶体管的占空比，以便控制线路及电流的瞬态响应。占空比的大小取决于输出电压的误差及锯齿波形，而两者都取决于流人外置电流传感电阻的初级线圈电感电流。

　　可将电流传感信号与内部参考电压加以比较，以便为每一周期设定限流值。我们也可为电流斜波信号提供内部斜率补偿，以便解决占空比超过50％时分谐波振荡所产生的内部不稳定问题。
