电磁继电器|0"> 图3

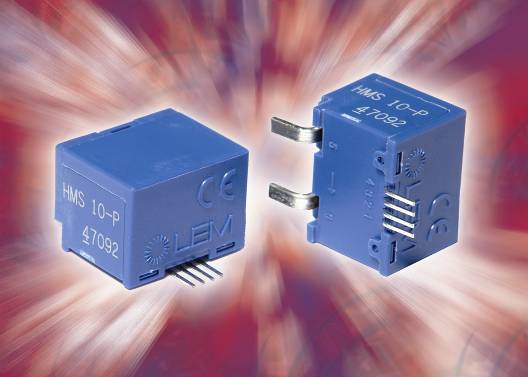

而且，当印刷电路板上用于电流测量的空间很紧张时，理想情况是将初级导体进行集成。将这些模块直接表面贴装到印刷电路板上，从而降低制造成本，同时也避免混淆各种焊接工艺。除了外形尺寸小之外，HMS设计还实现了8mm漏电和间隙距离。通过一个600 CTI对其塑料管壳进行累积，使得HMS具有高隔离性能（测试隔离电压：4.3 kVRMS/50 Hz/1分钟）。
可提供涵盖标称交流、直流、脉冲和混合隔离电流测量的四种标准模块，这些模块可在宽至± 3 x IPN的测量范围内测量高达50kHz的5、10、15或20 ARMS电流。四种模块的机械设计完全相同，因此这些模块可用于测量整个最终产品范围的电流。增益和偏移为固定值并进行了设定，因此，在lpn，输出电压等于输入或输出基准电压± 0.625 V。
设计与开环霍尔效应技术共同使用的独特LEM ASIC已经用于改善性能。除了与传统离散技术相比更宽的工作温度范围（-40到+85°C）之外，这些性能改善还包括更好的偏移和增益漂移以及线性度。
传感器标有CE标识，符合EN 50178标准。
这些传感器可用于诸如电力逆变器（太阳能、风力等）等工业场合以及家用电器、变速驱动器、UPS、开关电源（SMPS）和空调，使这些装置的效率更高。
作者：LEM公司 Stéphane Rollier
