低压直流供电电路中高压直流的产生

在低压直流供电线路特别是电子电路中，电路的绝大部分使用由电源提供的低压，但在线路的某一个部分或某几个部位，需要供高于电源的直流电压，若将整个线路的供电电压提高，既要重新更换或设计电源，又会给整个电路的部件提出更高耐压的要求：若不提高电源电压，需要高电压的电路部分又不能正常工作，本文就基于整个供电电路的低压电源，在某些部分产生较高的直流电压常采用的方法，通过一些具体实例做阐述总结。
以低压直流作基础产生较高的直流电压，常见的方式有3种类型：利用电容充电后再垫高负极电位，即自举升压；利用电感产生的自感电动势对电容强制充电；利用振荡电路将直流变为交流或直流脉冲，再通过倍压整流产生高压。

　　1 利用电容充电后再垫高负极电位

　　电容被电源E充电后，其正、负极之间将维持一定的电压Uc=U+-U-=E，若负极电位为零，即U-=0，则正极电位与电容上充的电压相等，U+=Uc；若充电完毕后，将负极接到某一电位U0上，尽管此时电容上的电压不变，但其正极电位就等于电容上的电压与负极所接电位之和，即U+=Uc+U0，从而可以实现U+>E，即得到高于电源的电压，有时将这种升压方式叫自举升压。

　　(1)黑白电视机行扫描电路中的倍压电路

　　在黑白电视机中，整机内部采用12 V直流供电，但为了改善行扫描的线性，需要提高行输出级上的行偏转使用的电压，一般是将电源12 V提高到24 V左右加到偏转线圈上，采用的方法如图1所示：该图是黑白电视机的行输出级电路，整体看该级使用的电源为12 V，但工作时经过电容C0、二极管D0、电感L0组成的升压电路转换，行输出管集电极c实际得到的直流电压为24 V左右，即行偏转线圈实际使用的电源为24 V左右，达到了改善行线性的目的。

　　原理为：行输出管T在行脉冲的作用下工作于开关状态，因而其集电极流过的是脉冲电流，当T导通时，电流经升压二极管D0、行输出变压器Tr的初级线圈L0的下半部流过，并产生上正下负的自感电动势e1=12 V，上部自然会感应出电动势e2方向亦为上正下负，若D0的负极接在L0的中点，则有e2=e1(若不在中点，则有e2<e1或e2>e1)，该电动势会通过D0对C0充电，使电容C0上出现大小与e2相等的电压，即升压电容C0上会维持12 V的电压，而C0的负极与电源12 V相连，这样C0正极对地的实际电位应是12 V电源电压与C0上电压之和，即可达到24 V，若用万用表的直流电压档测量，行输出管T集电极、电容Cs上的直流电压均为24 V，从而实现了提升局部供电电压的目标，达到了改善行线性目的。升压二极管D0既给电源提供了向输出级输入能量的通道，同时又隔离了24 V倍压与12 V电源电压。显然，若D0的负极不是连接在L0的中间点，例如上部匝数偏多，则C0上的电压会大于12 V，最终的升压可能会大于24 V，反之则低于24 V。

　　(2)OTL功放电路中的自举升压

　　电子线路上常用的OTL互补对称功率放大电路，如图2所示。

　　T1，T2为2只互补型的功放管，静态时A点电压，因而C0上有Ec／2的电压。信号注入后，T1，T2交替放大信号的前、后半周，为了确保T1在放大信号时导通角达到180°(小于180°会引起交越失真)，应当确保T1在半个周期内基极与发射极之间的偏压几乎恒定，不能小于发射结的导通电压，否则T1管会提前截止，从图2中可以看出T1导通时，电源Ec经T1会对C0充电，尽管C0的容量较大，但随着充电的进行，C0上的电压，即A点对地电压势必也会上升，若T1基极电压不随A点电位上升，T1的发射结偏压会下降，就会使T1提前截止。为此在A，B两点接一容量较大的电容C1，由于C1上已充上了Ec／2的电压，且其容量较大，故当A点电位上升时，相当于C1负极电位被垫高，正极电位也自然升高，则B点电位会上升到高于Ec的程度。B点电位升高经R1带动T1基极电位的升高，这样就保证T1发射结偏压不会由于A点电位的升高而下降，故C1称自举升压电容，R1是隔离电阻，可以确保A点电压瞬间升高时B点电压可以高于电源电压Ec。

　　(3)手机读卡电路

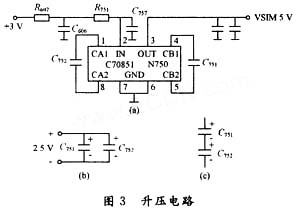

　　在手机读卡电路上要用到5 V的电压，而手机所用电池早期为4.8 V，现在的手机均为3.6 V，因电池电压往往随所剩电量的多少有所变化，为确保手机工作稳定，不因电池电压的变化而影响通话质量，电池电压并未直接供给手机各部分使用，而是通过稳压IC变为3.2 V，2.8 V，3 V等更低的电压供各部分使用。在这种情况下就需要通过升压电路将3 V左右的电压升为5 V。如图3(a)所示，是用在爱立信788手机上的升压电路。

N750为一电子开关电路，型号为C70851，电压从2脚输入后，内部电子电路开始工作，可以实现
