高速串行接口特征与应用

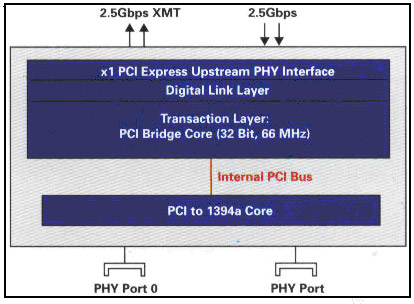

图5

它所带来的功效：其单芯片解决方案，用于1394a Expresscard，又有高级电源管理特性；其软件可编程及硬件自身享有的电源管理特性，可支持诸如Expresscard等低功耗应用,紧凑的引脚分布，采用176圆球脚MicroStarTMBGA封装，而EEPROM配置允许通过用于1394构架的一个全局唯一性的ID实现载入。

应用Expresscard与PC扩展卡及PC母板(motherboard)。

3.5 4通道，4端口PCIExpress开关(X103130型)特征与应用

X103130是集成的PCI Express出升关解决万案，带有一个x1上行端口及三个x1下行端口。此高性能的解决方案提供了最新的PCI Express开关技术。其特色的直接穿越架构(cut-through architecture)以及集成的基准时钟缓冲器可用于下行端口。X103130完全兼容PCI Express基本规范Rev 1.1。该器件支持PCI Express基本规范中所定义的高级错误报告，并与PCI本地总线规范Rev 2．3后向兼容。

主要特征：PCI Express扇出开关，具有一个x1上行端口及三个x1下行端口；完全兼容PCI Express基本规范Revl.1；直接穿越架构；四个端口均内置了自适应均衡器；唤醒事件(Wake-event)及信标(Beacon)支持；主动状态电源管理(ASPM)；低功耗PCI Express发射机模式(pre-emphasisdsabled，预加重失效)；仅当主电源关断(off)时，集成的AUX电源开关通过VAUX(辅助电源)吸取供电；集成热插入支持；集成基准时钟(REFCLK)缓冲器，以用于开关的下行端口；高级错误报告，可用于辅助系统调试工具；3．3V多功能输入输出引脚(例如，用于热插入状况及控制，或用作多用途输入／输出口)。

应用：将X103130作为一个扇出型器件的主要用意是高效的扩展芯 片集的计算资源至多个输入输出端口，并增强系统的功能性及灵活性。X103130的目标应用包括了个人电脑、服务器、存储设备、工业控制及背板。

4、USB 2.0应用特征与USB-串行桥接器TUSB3410

*总线系统中传输速率最快的两种是USB 2.0. 它们采用点对点电气连接。使用先进的节点或集线器，可以构成树状拓扑的虚拟总线，数据包从源端发送至端点(USB)，突发数据速率高达480Mbps(USB 2.0)。TUSB3410提供了一种通过USB端口与增强型UART串行端口之间的桥接来使您的老式串行设备与快速、灵活的USB接口相连的简易方法。USB的拓扑和协议允许最多连接126个节点，使用无源电缆时节点间的最大传输距离为4.5m。专为包括PC外设、多媒体、工业控制应用而设计，USB可以带电插入系统(热插拔)。该特性允许网络节点数动态变化。

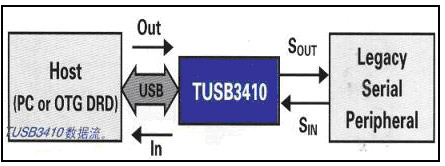

*TUSB3410包含采用USB总线来与主计算机进行通信所需的全部逻辑电路。图为串行桥接器TUSB3410应用示意图6。

图6

主要特点：符合USB全速规格：12Mbps的数据率；8052微控制器以及能够从主机或通过总线从外部板载存储器装入数据的16Kbyte RAM；集成、增强型UART功能包括可编程软件／硬件流量控制自动RS-485总线收发器控制(带或不带回波抑制)、50-921.6kbaud的软件可选波特率；用于USB／UART成批I／O的内置、双通道DMA控制器；

应用：手持式计量仪表、健康状况测量装置／监控器与所有需要升级至USB的老式串行设备。
