PWM技术实现方法综述

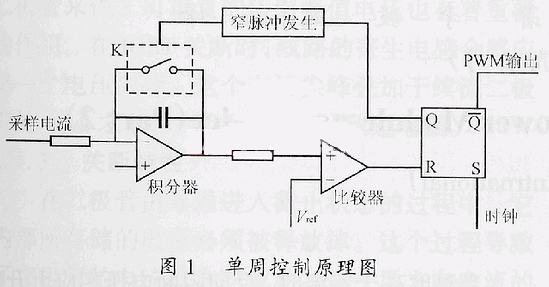

器、积分器及时钟组成，其中控制器可以是RS触发器，其控制原理如图1所示。图中K可以是任何物理开关，也可是其它可转化为开关变量形式的抽象信号。

　　单周控制在控制电路中不需要误差综合,它能在一个周期内自动消除稳态、瞬态误差，使前一周期的误差不会带到下一周期。虽然硬件电路较复杂，但其克服了传统的PWM控制方法的不足，适用于各种脉宽调制软开关逆变器，具有反应快、开关频率恒定、鲁棒性强等优点，此外，单周控制还能优化系统响应、减小畸变和抑制电源干扰，是一种很有前途的控制方法。

8 谐振软开关PWM

　　传统的PWM逆变电路中，电力电子开关器件硬开关的工作方式，大的开关电压电流应力以及高的du/dt和di/dt限制了开关器件工作频率的提高，而高频化是电力电子主要发展趋势之一，它能使变换器体积减小、重量减轻、成本下降、性能提高，特别当开关频率在18kHz以上时，噪声将已超过人类听觉范围，使无噪声传动系统成为可能。

　　谐振软开关PWM的基本思想是在常规PWM变换器拓扑的基础上，附加一个谐振网络，谐振网络一般由谐振电感、谐振电容和功率开关组成。开关转换时，谐振网络工作使电力电子器件在开关点上实现软开关过程，谐振过程极短，基本不影响PWM技术的实现。从而既保持了PWM技术的特点，又实现了软开关技术。但由于谐振网络在电路中的存在必然会产生谐振损耗，并使电路受固有问题的影响，从而限制了该方法的应用。

9 结语

　　本文较详细地总结了各种PWM控制方法的原理，并简单说明了各种方法的优缺点。PWM控制技术以其控制简单、灵活和动态响应好的优点而成为电力电子技术最广泛应用的控制方式，也是人们研究的热点。由于当今科学技术的发展已经没有了学科之间的界限，结合现代控制理论思想或实现无谐振软开关技术将会成为PWM控制技术发展的主要方向之一。
