什么是DVI数字显示接口标准

表2 DVI1.0支持的分辨率

显示器	支持的分辨率
	单链DVI	双链DVI
60Hz LCD 5%消隐间隔	1920×1080（HDTV）	2048×1536（QXGA）
75Hz CRT 15%消隐间隔	1280×1024（SXGA）	2048×1536（WXGA）
85Hz CRT 约15%消隐间隔	1028×1024（SXGA）	1920×1028（HDTV）

DVI 也支持VESA的显示数据通道（Display Data Channel，DDC）和扩展的显示器识别数据（Extended Display Identification Data,EDID）规范。DDC是显示适配器和监视器间的标准通信通道；EDID是一种标准的数据格式，包含了监视器信息，比如厂商信息、监视器时序、最大图像尺寸和色彩性能。EDID信息存储于显示器中，并通过DDC通信。EDID和DDC允许系统、显示器和图形适配器间进行通信，以使系统能根据显示器的特性进行配置。

DVI连接器

DVI连接器有24针，能容纳两路TMDS链和VESA DDC及EDID。DVI规范定义了两种连接器：

*DVI-Digital(DVI-D),只支持数字式显示器

*DVI-Integrated(DVI-I)，支持数字式显示器，并兼容模拟式显示器。

图2 所示的是DVI-D和DVI-I插座，位于PC的背面。来自数字平板显示器的DVI-D接口的插谷地有12针或24针（单链DVI-I插头只用其中的12 针或24针）DVI-I接口可接受12针或24针DVI插头，或者一种新型的模拟插头，这种模拟插头带有4个附加的针及一个接地平面，以维持模拟RGB信号恒定的阻抗。

支持DVI标准的芯片组

目前提供支持个人电脑与数字显示器的DVI芯片组的厂商已有数家，比较领先的有Silicon、TI等。其中TI公司新推出了五种发射器和七种接收器芯片，都采用了TMDS核心技术，并且与DVI1.0相兼容。新元件提供了广泛的频率范围（25～165MHz），支持各种显示分辨率，从VGA到UXGA。 DVI发射器可用于笔记本电脑、桌上型电脑以及全功能的个人电脑；DVI接收器可用于液晶显示器、数字显示器以及数字投影仪。

DVI接口标准在液晶平面显示器中的应用

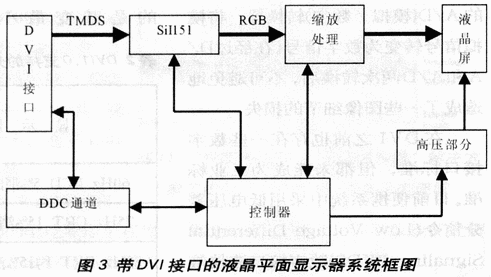

目前已有一些公司将DVI标准成功地应用于数字平板显示器中，如上海康泰克电子技术有限公司已将其应用于17英寸液晶显示器。该方案采用了Silicon Image公司的芯片SiI151作为DVI接收器，它将TMDS信号转换为双像素RGB数字信号，并送到图像缩放芯片处理，然后输出到液晶屏，系统框图如图3。该产品还具有DDC通道，能够即插即用。经试验，在DVI接口电缆长度为15米时，图像清晰，无干扰和失真。
