新的超低 IQ 降压-升压型转换器如何超越传统供电方案？

LTC3130/-1 中集成了两个低压差 (LDO) 稳压器以产生 V_CC，一个来自 V_IN，另一个来自 EXTV_CC。只要 V_CC 上保持充足的电压，该转换器就会用任一输入源运行。

LTC3130/-1 采用耐热性能增强型 20 引线 3mm x 4mm QFN 和 16 引线 MSOP 封装。E 级和 I 级版本器件规定在 –40°C 至 125°C 工作温度范围内运行。

24V 传感器应用

图 4 所示是一个电池供电型 24V 传感器电源。传感器功率由一个高可靠性、长寿命锂亚硫酰氯主电池提供。为了最大限度延长使用寿命，传感器仅由持续时间很短的信号激活，每次激活之间的时间间隔很长，从而在传感器未激活时，返回接近零功率的状态。LTC3130 可以选择 200mA 输入电流限制 (LLIM 引脚 = GND)，当传感器激活时，该电流限制可用来最大限度降低从高输出阻抗锂亚硫酰氯主电池获取的峰值电流，这进一步延长了电池的使用寿命。在很长的空闲周期，通过驱动 RUN 引脚至低电平，关闭 LTC3130，从 24V 输出仅吸取 1µA。在很长的空闲周期，传感器与 24V 电压轨断接，或关断以最大限度减小 24V 输出电容器的放电。以这种方式保持 24V 输出，传感器就可以快速地加电，进行所需测量，然后再次断电，而不必等待 24V 电源轨充电。在传感器正常工作时，这个 DC/DC 转换器实现高达 83% 的效率。

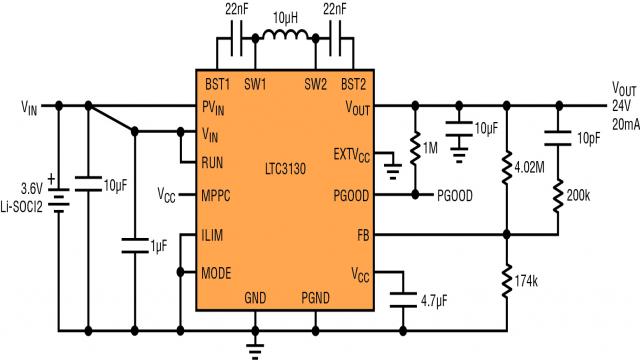

图 4：具 200mA ILIM 以限制电池电压下降的电池供电型 24V 转换器

EXTVcc 功能

如果 >3V (范围：3V 至 25V)，LTC3130 的 EXTV_CC 就给 IC 供电。EXTV_CC 输入可用来：

• 自举至 V_OUT 以允许更低的 V_IN 能力
• 自举至 V_OUT 以在高 V_IN 时提高效率
• 从一个外部电源启动以适合 V_IN 非常低的应用 (参见图 5)

图 5：LTC3130/-1 转换器自举至  V_OUT，以消除电池泄漏，同时允许用一个 1V 或更低的 V_IN 电源启动和稳压

最大功率点控制

LTC3130/-1 的最大功率点控制 (MPPC) 输入可与可选外部分压器一起使用，以动态调节受指令控制的电感器电流，从而在使用光伏板等高阻抗电源时保持最低输入电压，进而最大限度提高输入功率传送，防止 V_IN 在有负载情况下降至太低。在依靠光伏电池等各种非理想电源运行时，这种方法可使转换器的输入电压跟随一个可编程最大功率抽取点。参阅图 6，获得详细信息。

图 6：具外部电阻器分压器的 MPPC 放大器

结论

单电感器、同相降压-升压型转换器是一种极度灵活和有用的电源组件。凌力尔特的 LTC3130/-1 是输入和输出额定值为 25V 的单片降压-升压型转换器，在降压模式时输出电流额定值为 600mA，静态电流为极低的 1.2µA。这些器件扩大了降压-升压型应用的适用范围，使这类应用能够满足种类繁多和富挑战性的电源要求，包括非精确稳定的 5V / 12V / 18V 适配器、多种类型的电池、小型太阳能电池板和可再充电电源。这些器件使用非常灵活，具 MPPC 和 EXTV_CC 等功能，可实现一系列独特和非常适合解决多种应用问题的供电方案。
