如何通过主动输出放电功能来保护敏感和昂贵的负载

时间：11-14 来源：ADI 点击：

，这种特性很重要。

PSRR 性能的改进

与 LT306x 系列中的其他器件相比，LT3066 通过 INFILT 引脚提高了 PSRR 性能。INFILT 引脚是一个单独的输入引脚，为误差放大器和基准供电。这个引脚通过内部 140? 电阻器连至 IN 引脚。在 INFILT 引脚和地之间连入一个去耦电容器，就形成了一个 RC 滤波器，以降低误差放大器和基准的输入电源纹波。在 INFILT 引脚上连接一个 0.47μF 去耦电容器，可在高于 10kHz 的频率上使 PSRR 改进多达 30dB。如果不需要输入滤波，那么就将 INFILT 引脚连至 IN 引脚。图 3 显示了与 LT3065 相比，LT3066 PSRR 性能的改进。

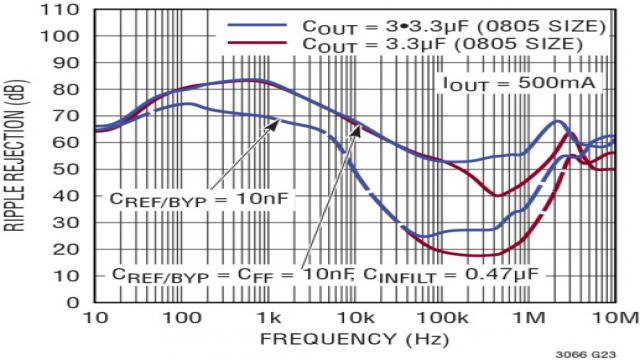

图 3：具 INFILT 引脚的 LT3066 与 LT3065 的 PSRR 比较

完整的 LT306x 系列

不是所有应用都需要主动输出放电以保护敏感负载，也不是所有应用都要求输出电流高达 500mA。因此，凌力尔特还开发了 LT306x 系列的另外 5 款器件，以提供一种富有吸引力的产品组合，这个系列的器件具备以下特点：高输入和输出电压、低压差电压、低输出电压噪声性能、广泛的保护功能、快速响应以及很宽的 100mA 至 500mA 输出电流。其中有的器件具备主动输出放电功能，有的器件则没有这种功能。以下表 1 突出显示了 LT306x 系列中各款器件之间的不同。

表 1：LT306x 系列 LDO 功能和特点一览

	LT3060	LT3061	LT3062	LT3063	LT3065	LT3066
输入电压	1.6V 至 45V	1.6V 至 45V	1.6V 至 45V	1.6V 至 45V	1.6V 至 45V	1.6V 至 45V
额定输出电流	100mA	100mA	200mA	200mA	500mA	500mA
额定 I_OUT 时的压差电压	300mV	240mV	300mV	300mV	300mV	300mV
基准电压	600mV	600mV	600mV	600mV	600mV	600mV
输出容限 (在整个电压、负载和温度范围内)	±2%	±2%	±2%	±2%	±2%	±2%
最低内部电流限制	110mA	110mA	220mA	220mA	550mA	550mA
主动输出放电 (直至标称值的 10%)	无	10µF 电容器， 1ms 时间	无	10µF 电容器， 1ms 时间	无	10µF 电容器， 1ms 时间
噪声 (10Hz 至 100kHz)	30µV	30µV	30µV	30µV	25µV	25µV
输出电压范围	0.6V 至 44V	0.6V 至 19V	0.6V 至 40V	0.6V 至 19V	0.6V 至 40V	0.6V 至 19V
PWRGD，可编程 ILIM	无	无	无	无	有	有
输入滤波器以改进 PSRR	无	无	无	无	无	有

结论

新的电路设计方法和改进的芯片制
