电流控制模式多路输出开关电源的研制
当负载变化时,例如load↑→Uo↑→Uref↓→UKA↓→(Uo-UKA)↓→光耦原边i↓→光耦副边三极管Uce↑→PWM比较器反向输入端Ue↑→D↑→Uo↑;可见负载增大,电源自动调节占空比,使输出稳定,反之亦然。
当输入电压升高时,即Ui↑→(Ui/L)↑→Uo↑→PWM比较器正向输入端Ucs↑→D↓→Uo↓;可见输入电压波动是前馈调节,速度快,当然输入电压的变化也会影响输出,产生误差进而调节,这样线形调整率更佳。
当调整RES3改变输出时,例如RES3↑→(R14+RES3)↑→Uo↓→(Uo-UKA)↑→光耦原边i↓→D↓→Uo↓;可见其与负载变化调整情况相反,调大RES3是降低输出电压,占空比随之减小,从而稳定输出。
3 高频变压器的设计
高频变压器是开关电源的关键,其决定着电源的性能,本电源的参数:+5V/4A,±12V/1A,Po=45W,η=80%,DN=25%。
设计选用EI型的铁氧体铁芯R2KB,常温时最大磁感应强度Bm=0.5mT,磁芯的有效截面积:Sc=125mm2。N1~4分别为输入、+5V输出、馈电、±12V输出绕组匝数,Ui=300V为输入直流电压,UD为二极管导通压降取0.7V,DN=25%为额定占空比。
1)变压器匝比
n=(1)
将DN,Ui,Uo=5V代入式(1)得n=0.057。
2)原边绕组电感
L=(2)
将DN,Ui,T=1/fosc=1/50×103=20μs,Po,η代入式(2)得L=1mH。
3)原、副边绕组匝数
N1=(3)
将ΔB=0.15T(为了防止磁芯饱和,取ΔB<Bm),Sc=125mm2代入式(3)得N1=80匝,则
N2=N1n=4.6,取5匝,
又馈电绕组和副边绕组同时导通,且稳定电压为13V,则
N3=(13+UD)=12匝,
N4==12,考虑到三端稳压器的损耗故取15匝。
4)磁场气隙
δ=(4)
将数据代入式(4)得出δ=1mm。适当的气隙可防止变压器饱和,但过大又增加了变压器漏感,所以应该折中选择,本设计的EI磁芯,单边可取δ/2,实际中我们取0.5mm。
5)绕制技巧
原边绕组分二层绕,先绕原边40圈,再把馈电绕组、输出绕组绕在一层,最外面还是原边绕组,层与层之间要加绝缘胶带,这样的绕制方式可有效降低变压器漏感。
4 实验结果

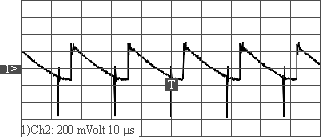

图5所示为高频变压器原、副边波形,由图5可见工作周期是20μs,原副边是以同名端作为示波器的正端的。图6所示为输出滤波电感的波形。
图 5 变 压 器 原 、 副 边 波 形 ( " 2" 为 原 边 , " 1" 为 副 边 )
图 6 输 出 滤 波 电 感 的 波 形
5 结语
电流型PWM控制技术可以使开关电源获得优良的性能指标和较高的可靠性,控制器UC3842具有开关频率高,外围电路简单,成本低,特别适合于自动化仪表使用的单端小功率电源。
