TD-LTE/GSM共站部署技术

降低系统间耦合度，建议尽量满足各系统独立电调的设计。目前国内外的天线厂商均可提供此类双极化、多频段、独立电调的天线，并且已经商用。假设目前GSM900和GSM1800均使用独立天线系统。TD-LTE和GSM1800共站建设方案如下：

可选用双极化双频段双电调的商用天线，这种天线有2对（4个）天线端口，两组天线端口的信号可以独立手动或远程调整电下倾角，从而可以做到两个系统相对独立优化。市场上这类天线包括双频天线1710-2170MHz/2300-2690MHz和宽频天线1710-2690MHz/1710-2690MHz两类。均可实现独立电调。

其中1.9GHz TD-LTE与GSM1800频率和覆盖能力也相近，可以通过合路器共用一对天线端口。2.6GHz TD-LTE可使用另一对端口。这样，TD-LTE在两个频段的覆盖可以通过两组独立电调进行优化，同时，兼顾GSM1800网络覆盖的要求。

这一方案仅需更换原有GSM1800天线即可，不增加现有天面天线数量。其他若干系统间和频段间的组合，结合不同的天线及部署策略，本文不再详述。

4 TD-LTE/GSM共存射频分析

目前中国移动GSM1800，TD-SCDMA大多与GSM900共站建设，无论从TD-SCDMA还是从GSM演进支持F频段TD-LTE，都需要考虑与GSM共站时的隔离问题。下面是两系统间的隔离理论分析：

TD-LTE对GSM1800的干扰

杂散干扰：根据3GPP规范，TD-LTE落在GSM1800接收频段内的杂散为：-98dBm/100kHz; 考虑GSM接收机灵敏度为-110dBm，要求两系统间的隔离较小

阻塞干扰：根据3GPP规范，考虑GSM对接收频段以外的阻塞指标为0dBm，则所需的隔离度要求较小

考虑GSM1800对TD-LTE的干扰

杂散干扰：3GPP规范中未规定共站时GSM系统在TD-LTE频率范围内（1880~ 1920MHz）的杂散发射要求。如果没有特别考虑共站支持，一般GSM产品能够满足-30dBm /MHz的杂散指标要求。则在满足TD-LTE接收机性能没有明显降低的情况下，所需的隔离要求较严。

阻塞干扰：根据3GPP规范，LTE与GSM共站时的阻塞指标为+16dBm; 假设GSM最大发射功率为49dBm， 则所需的隔离度较小。

从上述分析中，我们认为GSM与LTE系统间干扰的主要问题是GSM下行链路发射杂散对TD-LTE上行接收的干扰，网络部署时无论考虑采用空间隔离还是滤波器耦合衰落，所需的隔离要求较严。按此要求，对于采用天线空间隔离达到要求，则所需的天线间水平空间隔离或垂直隔离距离较远；这一要求从工程实施来看，实现较难。因此建议采用满足隔离度的合路器方案。

将GSM1800和F频段TD-LTE合路后与D频段共用天面，可以实现一个天面支持两种制式，3个频段，无需考虑工程实施时天线隔离的问题，同时可以实现对1.8G和2.6G独立电调，各自独立优化。

5 TD-LTE/GSM共站实测结果

基于上述方案的单站TD-LTE/GSM共站实测结果如下图2,3所示。其中eNB在图中红圈位置，小区指向蓝色箭头方向。站高大约30米。从图2可以看出GSM1800的覆盖在共站前后保持稳定。图3给出了TD-LTE的性能指标，例如在小区边缘方向拉远达到800米时，下行速率仍大于10Mbps (RSRP>-110dBm)。上述指标完全符合预期结果。

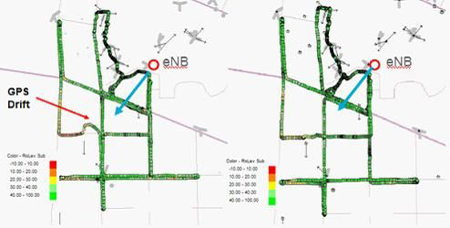

图2 GSM1800共站前（左图）后（右图）覆盖对比

图3 基于GSM1800共站的TD-LTE性能（左图为RSRP，右图为下行速率)　

总结

本文针对国内TD-LTE扩大规模部署中，站点资源不足的问题，提出了TD-LTE/GSM共站建设方案，并对其可行性进行了论证和分析。可以看出基于GSM1800的建设方式较其他共站建设有性能优势。在站点解决方案中，介绍了与GSM1800共用天线的方案，由于采用了双频双电调的天线，GSM1800和TD-LTE可以实现独立优化电下倾角。在TD-LTE/GSM共存方面，为满足系统间隔离要求，建议采用合路器的解决方案。单站的验证显示，该方案保证了GSM1800系统稳定，同时TD-LTE的性能没有明显损失。下一阶段我们将针对该方案进行进一步组网验证。
