基于eCos的FLASH驱动的分析与移植

3 基于方舟开发板的Inter FLASH驱动程序分析与移植

3．1 Inter公司的TE28F320的FLASH芯片驱动程序分柢

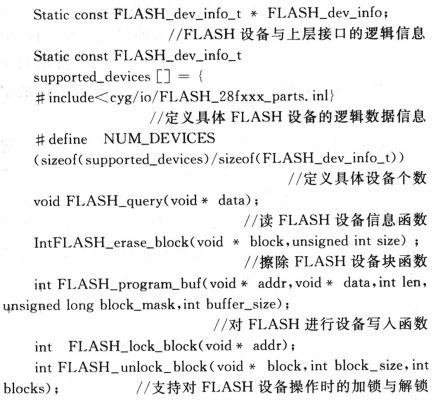

Inter FLASH驱动程序FLASH_28fxxx．inl文件定义了FLASH设备低层的管理设备I／O函数，FLASH_28fxxx_parts．inl文件定义了FLASH设备逻辑信息。eCos系统I／O包使用DEVTAB_ENTRY()和DEVIO_TABLE()定义的_priv指针对FLASH设备低层I／O函数进行调用。具体定义如下：


3．2 系统地址空间的分配方案。

当MMU内存管理单元的控制寄存器MCR．ATE为0时，地址映射方式变为直接映射物理方式，如图4所示。

直接映射方式的映射关系是：在使用高速缓存方式时将虚拟地址A1区域(0x80000000~0xA0000000)映射到实际物理地址0x00000000～0x20000000的区域；根据目标开发板的设计规范，系统的FLASH的物理地址从0x00000000开始，系统设计编写程序时使用相应的虚拟地址空间为0x80000000～0x80FFFFFF。SRAM的物理地址从0x04000000开始，使用相应的虚拟地址空间为0x84000000~0x84200000。

3．3 修改eCos硬件抽象层中FLASH和SRAM的配置信息以及FLASH设备驱动程序

不同的两块开发板所采用的芯片，特别是FLASH芯片有可能是不一样的。由于为无人机专门设计开发的目标板使用的是Inter公司的TE28F320的FLASH芯片，与Arca公司使用的FLASH驱动程序不一样，必须修改FLASH驱动及FLASH和SRAM的配置信息。

(1)SRAM布局文件修改如下：


(3)FLASH驱动程序FLASH_28fxxx．inl文件中的数据定义修改如下：


(4)修改平台抽象层文件plf_hci．h文件

由于目标开发板上没有采用EEPROM和HCI(硬件配置接口)的方式存储系统硬件信息，而是采用在eCos平台抽象层中把开发板上的硬件信息静态存储在文件中。在平台抽象层文件plf_hci．h中修改如下：


4 驱动测试

4．1 Redboot简介

Redboot是一个标准的嵌入式系统引导和Debug环境，是基于eCos的一个应用程序，使用eCos的硬件抽象层作为它的基础。内含GDBstub，允许从应用程序调试的GDB宿主机链接目标平台，通过串口或网口进行调试。既可以用在产品的开发阶段(调试功能)，也可以用在最终的产品上。

4．2 系统测试结果

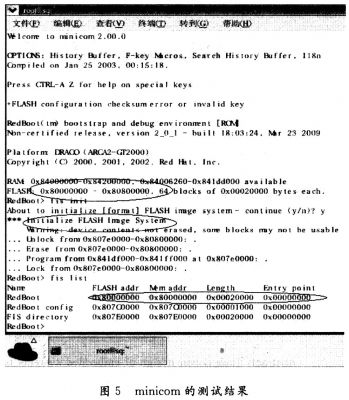

使用eCos图形配置工具对修改好的eCos硬件抽象象层和FLASH设备驱动程序进行裁剪，并用串口进行系统测试，通过minicom显示Redboot运行的FLASH和SRAM地址结果如图5所示。


5 结语

本文通过裁剪和移植FLASH驱动程序到目标开发板上，展示上具体的修改硬件抽象层和设备驱动程序代码方法。通过实际裁剪，配置一个具有实际应用价值的Redboot，对于嵌入式技术的学习和应用具有现实的意义。本文的难点在于eCos硬件抽象层和设备驱动程序源代码的理解和修改。
