CDMA2000 1x EV-DO无线网络规划探讨

路预算应根据所使用的业务特点进行。对于非对称的以下行为主的数据业务，重点应进行前向业务信道的链路预算;对于对称型数据业务(如交互式游戏等)，重点应进行反向链路预算(1x EV-DO Rev.A的反向速率等级从4.8kb/s～1.8Mb/s不等)。

　　链路预算的公式为：最大路径损耗(MAPL)=发射机发射功率+发射天线增益-发射馈线损耗+接收天线增益-接收馈线损耗-接收灵敏度+余量预留。1x EV-DO和CDMA2000 1X的预算方法类似，但在双天线终端和多用户分集方面，1x EV-DO将带来更大的增益。

　　(2)容量估算

　　GSM的话音业务的容量可用Erlang B模型估计，CDMA2000 1X的话音业务的容量需要结合干扰模型估计，这两种容量模型，都已经推导出闭式的表达式，可以比较容易地给出数值解。

　　1x EV-DO的单用户吞吐量和扇区吞吐量比CDMA2000 1X有了显著的提高。1x EV-DO的扇区吞吐量取决于很多因素，包括调度算法、业务优先级、用户位置、信道环境等，难以用闭式表达式给出1x EV-DO的容量的数值解，单一情景下的试验和仿真也不能得到普遍适用的值。因此，1x EV-DO的容量估算必须依赖于能针对特定场景进行仿真的规划软件。

　　(3)业务模型

　　3G业务种类繁多，从不同的角度可进行不同的分类。3GPP和3GPP2两个组织按QoS特征对移动通信网络的业务进行了类似的分类，分为：会话类、流类、交互类和后台类。

　　1x EV-DO Rev.0的反向链路与CDMA2000 1X相似，反向链路的业务支持能力不强。1x EV-DO Rev.A在反向链路上做了重大改进，增加了反向信道的峰值速率，优化了QoS来保证时延敏感的业务，众多高速率、低时延的反向业务(如视频电话、VoIP等)在1x EV-DO上将得到应用。由于1x EV-DO支持种类丰富的数据业务，业务模型的预测在1x EV-DO的规划中非常重要，高速率的反向业务的应用将使1x EV-DO的反向覆盖受到很大的限制。

　　(4)传播模型

　　在进行1x EV-DO的规划时，如果传播模型未经过校正，可用CDMA2000 1X的现网数据进行传播模型的校正，如图1所示。传统的传播模型校正多采用CW测试来收集数据，这种方法工作量大，只能对少数区域进行测试。庞大的工作量往往使CW测试在应用中的可行性不高。而在已有CDMA2000 1X网络的情况下，可以利用CDMA2000 1X的站址，通过测试导频接收功率来计算传播模型校正所需的路径损耗数据，使工作量得以大大减轻。

　　图1　传播模型校正示意图

　　(5)覆盖规划

　　CDMA2000 1X的覆盖、容量和服务质量三者紧密相关，覆盖规划不能脱离其他两方面单独进行。以控制干扰为核心，处理好三方面的关系是网络规划和优化的重点。由于覆盖、容量和服务质量的相互制约，小区呼吸现象是CDMA2000 1X网络的典型现象。当用户数增加时，干扰加大，小区半径收缩，小区边缘的用户有可能处于覆盖盲区或弱区。这种现象使规划变得困难，难以有效解决轻负载时的过覆盖和重负载时的小区边缘无信号的矛盾。

　　1x EV-DO进行了时分复用，基站总是满功率发射，导频信噪比相对稳定，小区尺寸不随业务量的变化而产生大的改变，切换区域相对稳定，能有效的解决小区呼吸效应，基本不需在规划时预留较大的余量。

　　(6)邻小区规划

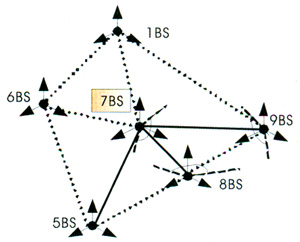

　　1x EV-DO与CDMA2000 1X的网络拓扑结构相似，射频特性相同，下行都采用导频辅助进行相干解调，可以通过调整导频信道的发射功率来调整小区的覆盖面积。在两者完全共址的情况下，邻小区的配置应该是一致的。如果1x EV-DO与CDMA2000 1X的基站不共址，1x EV-DO的邻小区需要单独进行规划，除了考虑地理上的邻近原则外，还要考虑导频Ec/Io的覆盖情况。邻小区规划示意图如图2所示：

　　图2　邻小区规划示意图

　　(7)PN规划

　　1x EV-DO与CDMA2000 1X的导频相位PN的原理相同，最大PN数目共有512个，由增量参数(PILOT_INC)决定可使用的导频数。PILOT_INC一般可取3或4，可用导频相位的数目为128～170个。有时，为了扩容需要，常常在规划时预留一部分的PN相位。

　　在完全共址的情况下，1x EV-DO与CDMA2000 1X采用相同的配置。若不共址，则对1x EV-DO的PN进行单独规划，PILOT_INC和预留PN与CDMA2000 1X网络一致。

　　4、1x EV-DO的建设策略

　　1x EV-DO从CDMA2000 1X技术发展而来，并且，在1x EV-DO商用的时候，市场上往往已经有了成熟的CDMA2000 1X商用网络。因此，在进行1x EV-D0的商用时，必须考虑与现有CDMA2000 1X网络的兼容问题。

　　(1)重用CDMA2000 1X网络的网络规划，还是一步到位，独立规划?

　　网络规划是
