SQLite嵌入式数据库系统设计

all命令开始编译，若无其他错误提示，则会在/../sqlite-3.3.8/sqlite-arm-linux/lib目录下生成库文件。主要有libsqlite3.so、libsqlite3.so.O、libsqlite3.so.O.8.6三个文件。同时在bin文件夹下生成了可执行文件sqlite3。为了减小执行文件大小，用strip命令处理去掉其中的调试信息。

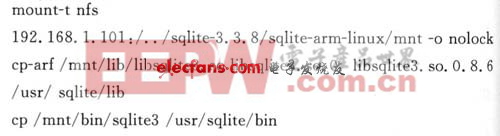

库文件生成后，可以通过NFS(网络文件系统)把相关库文件拷贝到ARM开发板上，设置好主机NFS服务器，启动目标板后，执行：

其中192.168.1.101为NFS服务器IP，这样就把SQLite库文件所在文件夹挂载到了目标板上，拷贝时注意加上-aRF选项，因为libsqlite3.so和libsqlite3.so.O是链接到Iibsqlite3.so.O.8.6的。4 嵌入式数据库系统设计及实现

对嵌入式系统而言，强大的图形用户接口使系统的功能更加丰富。目前有众多的GUI可供使用，考虑到授权和价格的因素，我们在Qt/Embedded基础上进行数据库界面程序的开发，完成嵌入式数据库系统的设计。Qt良好的封装机制使Qt的模块化程度非常高，可重用性较好。嵌入式数据库系统的基本结构如图2所示。

通过Qt的QTable控件来实现数据表单的显示，通过QListView、QC20mBobox以及QTextEdit等控件进行数据表单的选择、数据输入等，配合PushButton控件实现数据表的创建、删除和数据查询、添加、删除、修改等操作。这样，实现数据库系统的基本管理，并可利用串口实现与后台数据库之间的数据交互。本系统利用Qt Designer实现数据库界面的快速开发，并通过调用SQLite的API接口函数实现数据库的基本操作。下面简要介绍一下用QtDesigner开发数据库界面的基本方法及关键代码。新建一个C++项目，在此基础上新建一个窗口部件，在窗口部件上添加一个Table控件作为数据表单的显示界面。另根据需要，添加PushButton控件以实现相应的操作。在窗口类下新建一个槽，命名为SelectSlot()。连接相关按钮信号，关键代码如下：

其中tableView函数的作用是将查询得到的数据表显示在Table控件中。函数体程序如下：

终端下进入工程目录，修改*.pro文件，并添加如下内容：

这里加入了编译程序所需库文件的路径以及sqlite.h头文件的路径。这一切做好后，开始编译。

tmake-o Makefile EDBMS.pro生成Makefile，将其中的编译工具改为arm-linux-g++，加上交叉编译的相关库文件。然后make编译，生成能在ARM开发板上运行的二进制文件，并且通过NFS挂载到开发板上。运行./EDBMS，会出现我们设计的窗口界面。查询一个数据表的内容并显示在QTable控件上，主界面效果如图3所示。

另外，系统运用SQL Servqr。2000作为后台数据库，用VB 6.O开发，通过ODBC与数据库连接，实现后台数据库管理，并负责接收和处理客户端请求。PC机与嵌入设备端则可以通过串口进行通信，以完善系统功能。这样，一个较为完备的嵌入式数据库系统就构建起来了。

　　结 语

本文结合嵌入式数据库的特点，运用SQLite在ARM-Linux平台上构建嵌入式数据库系统。在此基础上利用Qt设计了数据库界面，使用SQLite的API实现数据库的基本操作。最后对后台数据库的配置及串口通信机制做了简要介绍，完成了整个嵌入式数据库系统的构建。
