基于单片机的开关稳压电源设计

5 实验结果分析
通过单片机MSP430软件设计，对PI调节选定合理参数及开关频率，能达到稳压的效果，使以上前3个指标能达到良好的效果。而能否对纹波电压限制，主要在于整流滤波电路中电容，因此高耐压的支撑电解电容的选取是重要的。

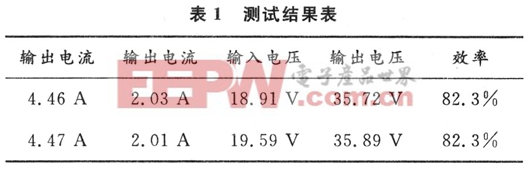

在选定开关元件之后，效率主要受开关频率的影响、储能电感的内阻以及线路中其他器件损耗影响，因此在器件选取上要注重其损耗的高低。对此系统的进行综合测试，结果如表1所示。

6 结 语
本开关稳压电源设计采用低功耗的TI公司的膈位单片机MSP430F449片机最小系统板为控制核心，以PWM控制技术，闭环PI调节，高精度的12位A／D转换为基础，完成了采样值显示与设置电压值的功能和参数指标。实验结果表明：通过单片机MSP430软件设计，对PI调节选定合理参数及开关频率，能达到稳压的效果。
