MSP430单片机与多功能电话留言系统设计

必须为低电平，而在每个指令传输完后，/SS必须要维持为高电平，当/SS为低电平时，才可以传输数据，而SCLK是语音IC的工作时钟，只要在上升沿之前，将数据送到MOSI上，上升沿到来后，数据就会被读入语音IC内，因为语音IC的控制方法是串行的方式，所以所送的数据都必须以单个比特的方式读进去。在录音或放音时，每经过400ms，RAC脚都会产生一个低脉冲，因为语音IC内共有 2400个行，每个行录音结束时，就会输出一个低脉冲，此引脚可用来判断录音路到哪里并用于位置的记录控制，而/INT引脚则是在放音时，用于放音结束与否的判断，当放音结束后，这个引脚就会输出低电平，控制程序就可知放音已经结束了。

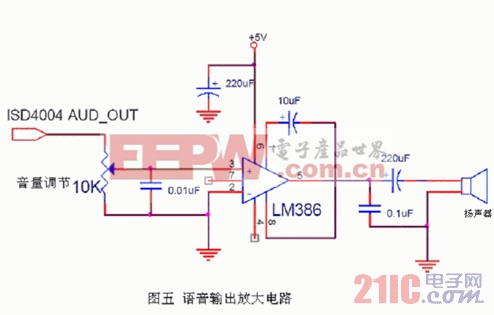

放大电路部分： 语音放大电路（本系统采用差分驱动放大器）是对语音输入信号进行放大处理，以达到ISD4004输入信号的要求，使用功率放大器（图五）来驱动扬声器，通过放大滤波可以使扬声器发出清晰而且响亮的语音信号。

对模拟电话部分的控制电路：对模拟电话部分的控制信号有：振铃信号、免提信号、接受语音信号、发送语音信号和远程按键信号。由于MSP430单片机可以用中断使其从低功耗迅速唤醒，所以在正常没有电话或者没有对电话进行操作时，MSP430处于节能方式下，当振铃工作或者对电话操作时，通过振铃信号或者按键使MSP430激活处于正常工作状况下。来电话时对振铃进行计数，如果超出设定的振铃数（可以自行设定）后无人应答，就根据语言提示进行下一步操作，如果选择1#，就准备启动留言系统，如果选择2#，并且输入的密码（可以自行设定和远程修改）校验正确，就准备启动查看留言系统。

结束语

本文介绍了一种新型的低功耗微处理器MSP430的特性及其外围设备的设计，MSP430系列单片机以其优越的性能已经被广泛应用在各种中小型嵌入式系统中，如手持式设备、微通信系统和电机控制等。

参考文献
1 《单片机与嵌入式系统应用》2001（1-6）合订本 北京
2 魏小龙 《MSP430系列单片机接口技术及系统设计实例》2002 北京 北航出版社
3 胡大可 《MSP430系列单片机C语言程序设计与开发》2002 北京 北航出版社
4 柳何 《移动电子解说器》2002 Internet
5 张世昌等 《随身解说器》Internet
