MSP430单片机与多功能电话留言系统设计

。中断状态在下一个SPI 周期开始时清除。中断状态也可用RINT指令读龋OVF 标志----指示ISD 的录、放操作已达到存储器的末尾。EOM 标志——只在放音中检测到内部的EOM 标志时，EOM状态位才置1。

行地址时钟(RAC) 漏极开路输出。每个RAC 周期表示ISD 存储器的操作进行了一行(ISE4004 系列中存贮器共2400 行)。该信号保持高电平175ms，低电平25ms。快进模式下，RAC 的218.75µs 是高电平，31.25µs 为低电平。该端可用于存储管理技术 。

外部时钟(XCLK) 此端内部有下拉元件。芯片内部的采样时钟在出厂前已调校，误差在+1%内。商业级芯片在整个温度和电压范围内，频率变化在+2.25%内。工业级芯片在整个温度和电压范围内，频率变化在-6/+4%内，此时建议使用稳压电源。若要求更高精度，可从此端输入外部时钟。由于内部的防混淆及平滑滤波器已设定，故上述推荐的时钟频率不应改变。输入时钟的占空比无关紧要，因为内部已进行了分频。在不外接地时钟时，此端必须接地。

自动静噪(AMCAP) 当录音信号电平下降到内部设的某一阈值以下时，自动静噪功能使信号衰弱，这样有助于降低无信号(静音)时的噪声。通常此端对地接1µF 的电容，构成内部信号电平峰值检测电路的一部分。检出的峰值电平与内部定的阈值作比较，决定自动静噪功能的翻转点。大信号时，自动静噪电路不衰减，静音时衰减6dB。1mF的电容也影响自动静噪电路对信号幅度的响应速度。此端接VCCA 则禁止自动静噪。

2.ISD4004的指令表（表一）和串行外设接口(SPI)

表一 ISD4004 指令表

ISD4004工作于SPI串行接口。SPI协议是一个同步穿行数据传输协议，协议假定微控制器的SPI移位寄存器在SCLK的下降沿工作，因此对ISD4004而言，在时钟上升沿锁存MOSI引脚的数据，下降沿到来时将数据送至MISO引脚。协议具体内容如下：

所用串行数据传输开始于SS下降沿。

SS在传输期间必须保持为低电平，在两条指令之间则保持为高电平。

数据在时钟上升沿移入，在下降沿移出。

SS变低，输入指令和地址后，ISD才能开始录放操作。

指令格式为8位控制码外加16位地址码。

ISD的任何操作如果遇到EOM或OVF，则产生一个中断，该终端状态在下一个SPI周期开始时被清除。

使用读指令使中断状态位移出ISD的MISO引脚时，控制及地址数据也应同步从MOSI端移入。

所有操作在运行位(RUN)置1时开始，置零时结束。

所有指令都在SS端为上升沿开始运行。

三、多功能电话留言系统的电路设计

本系统由于需要较多的端口，所以选择MSP430F133作为主控制器。MSP430F133拥有6个8位的并行端口，且2个8位端口有中断能力，同时它具有FLASH存储器，方便开发和调试，而且便于扩展，能满足大多数有关微处理器开发和应用。

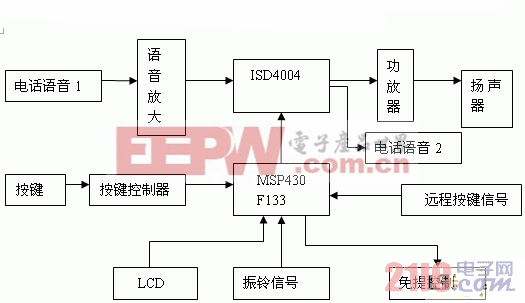

多功能电话系统的原理图如图二所示，其模拟部分基本上援用普通电话的电路（在此不作介绍）。它主要是由MSP430F133和ISD4004及其外围设备和接口组成。主要电路有：键盘控制电路，LCD显示电路，语音IC电路，放大电路和对模拟电话部分的控制电路。

图二 多功能电话系统的电路框图

键盘控制电路（图三）：我们采用4X4键盘，通过74922键盘扫描集成电路编码，只要键盘编码器 IC74922的第12脚（DA）为高电平，便是有按键按下，此时主控制器就可以读取74922的14-17脚的按键值，此时程序就可以判断哪个键按下，并对其进行相应的操作，只要按键持续进行，第12脚（DA）就将持续为高电平，一直到按键放开，才为低电平。

LCD显示电路：我们使用 16X2 两行英文字形的LCD，要LCD显示字型必须先设定LCD初值，同时控制LCD的三条控制线和8条数据线，三条控制线分别为暂存器选择线（RS）、读/写控制线（R/W）和使能控制端（E）。LCD内部有一块存储字型的ROM，里面存储着192个5X7点阵型的字型，这些字型由存放在LCD内部的DD RAM里的8位元码（与ASCII码相同）调出来显示，所以我们只要输入ASCII码，它就可查出各个字形的显示码，它也可以由使用者自行设计显示字型，LCD的使能端是高电平，可以直接接在主控制器上，也可以接在74LS139上（如果接多片语音芯片ISD4004,可以一起对使能端进行编码）。

语音IC ISD4004电路（图四）：它的控制脚有4个，这就是所谓的SPI串行传输端口，分别为 /SS、SCLK、MOSI、MISO四个管脚，其中/SS是语音IC的使能管脚，它的使能是通过74LS139 2X4 解码器的选择来做多功能的使能控制，这样就可以减少主控制器的端口使用，一片74LS139最多可以接4个端口的使能。因为该译码器的输出为低电平，所以我们所接的都是低电平使能的引脚。要送数据给语音IC时，/SS
