基于嵌入式系统在电网远程监控中的应用

3 电网远程监控的实现
本文所设计的电网远程监控系统采用客户一服务器分布式网络接口，远程监控主机(服务器端)通过Internet连接到电网监测仪(客户端)，实现电网的远程监控。
3．1 客户／服务器机制

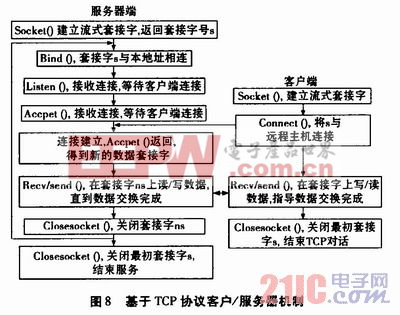

针对电网远程监控系统的特点，将电网监测仪设置为客户端，远程监控主机设置为服务器端。服务器端24小时不问断地监听来自客户端的连接请求，建立连接后进行TCP数据传输。图8为基于TCP协议的客户／服务器机制。

客户端首先申请套接字打开通信信道，并连接到服务器所在主机保留的端口，该端口对应服务器的TCP进程；随后向服务器发出请求报文并等待接收应答；最后从服务器收到最终应答结果，或在不再请求时关闭信道并终止客户端进程。
服务器端首先申请套接字打开通信通道，通知本地主机在某一保留端口接受客户端请求；一旦接收到客户端的请求，便启动新进程处理用户请求，同时释放旧进程以响应新的客户请求，一旦服务完成，便关闭新进程与客户的通信链路；如果不想响应客户端的请求，则关闭服务器进程。
3．2 实时监控系统
远程监控主机(服务器端)的网络通讯程序采用VB编写，使用MFC Winsock类添加网络通信能力。远程监控主机的IP地址为192．168． 1．100，监控程序端口号8000，所有网络上的电网监测仪都与该服务器监控程序建立连接，传输数据。此时监控程序的运行状态为监听连接，等待各个电网监测仪(客户端)设备的连接请求。当某个电网监测仪与服务器端监控程序建立连接之后，就开始进行传输数据。
3．3 历史数据查询
若服务器端要求获得电网的实时参数，客户端在上传实时数据时将数据存储到客户端的数据库，同时服务器端将接收到的数据存放在自己的数据库中，形成历史数据库，供查询、决策参考及故障分析。
远程监控系统的SQL Server数据库采用ADO API技术，用ADO的Connection对象实现与数据库的连接，用Recordset对象实现对数据记录的访问，用Command对象来实现SQL查询，用Error对象控制数据交换时发生的错误。

数据库查询是在用户条件的基础上从数据库中返回相应的结果，因此需要在查询中包含变量或控件的值。其功能主要是从电网参数表中查询两个时间段之间的电网整点参数。图9为查询数据库的流程图。
3．4 电网远程监控系统的调试

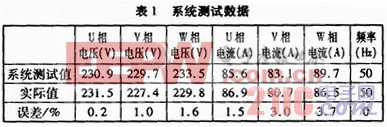

本文所设计的电网监测仪在四川省达州电业局经过反复测试，效果良好，该系统能够及时的检测并发送电压、电流、功率及频率等参数给监控主机。监控主机显示的数据对比现场测量的数据误差在5％以内，各项参数的测试都比较准确。表1为系统测试的其中一组数据。

4 结论
随着现代化电网的高速发展，电网远程监控系统将发挥越来越重要的作用。本文自行设计的电网远程监控系统经过大量实验和反复调试，该监控系统运行稳定可靠，能够满足现场需要，使用方便，可以有效地提高控制和管理水平，同时也为现有的电网参数监控设备提供了一种设计方法，以便相关电力工作者参考与借鉴。
