μC/OS-II在80x86上的移植

1)]。此后，用户必须调用OSIntEnter()或着把全局变量OSIntNesting加1。

此时，被中断任务的堆栈中保存了任务的全部运行环境。在中断服务程序中，有可能引起任务

就绪状态的改变而需要任务切换，例如调用了OSMboxPost(),OSQPostFront(),OSQPost(),或试

图唤醒一个优先级更高的任务(调用OSTaskResume()),还可能调用OSTimeTick()，

OSTimeDlyResume()等等。

μC/OS-II要求用户在中断服务程序的末尾调用OSInt Exit()，以检查任务就绪状态。在调用

OSInt Exit()后，返回地址会压入堆栈中[图F9.5(2)]。

进入OSIntExit()后，由于要访问临界代码区，首先关闭中断。由于OS_ENTER_CRITICAL()可

能有不同的操作(见9.03.02节)，状态寄存器SW的内容有可能被压入堆栈[图F9.5(3)]。如果

确实要进行任务切换，指针OSTCBHighRdy将指向新的就绪任务的OS_TCB，OSIntExit()会调用

OSIntCtxSw()完成任务切换。注意，调用OSIntCtxSw()会在再一次在堆栈中保存返回地址[图

F9.5(4)]。在进行任务切换的时候，我们希望堆栈中只保留一次中断发生的任务环境(如图

F9.5(1))，而忽略掉由于函数嵌套调用而压入的一系列返回地址(图F9.5(2),(3),(4))。忽

略的方法也很简单，只要把堆栈指针加一个固定的值就可以了[图F9.5(5)/程序清单L9.5(1)]。

如果用方法2实现OS_ENTER_CRITICAL()，这个固定值是10;如果用方法1，则是8。实际操作中

还与编译器以及编译模式有关。例如，有些编译器会为OSIntExit()在堆栈中分配临时变量，这

都会影响具体占用堆栈的大小，这一点需要提醒用户注意。

一但堆栈指针重新定位后，就被保存到将要被挂起的任务OS_TCB中[图F9.5(6)/程序清单

L9.5(2)]。在μC/OS-II中(包括μC/OS)，OSIntCtxSw()是唯一一个与编译器相关的函数，也是

用户问的最多的。如果您的系统移植后运行一段时间后就会死机，就应该怀疑是OSIntCtxSw()

中堆栈指针重新定位的问题。

当当前任务的现场保存完毕后，用户定义的对外接口函数OSTaskSwHook()会被调用[程序清

单L9.5(3)]。注意到OSTCBCur指向当前任务的OS_TCB，OSTCBHighRdy指向新任务的OS_TCB。在

函数OSTaskSwHook()中用户可以访问这两个任务的OS_TCB。如果不用对外接口函数，请在头文

件中关闭相应的开关选项，提高任务切换的速度。

从对外接口函数OSTaskSwHook()返回后，由于任务的更替，变量OSTCBHighRdy被拷贝到

OSTCBCur中[程序清单L9.5(4)]，同样，OSPrioHighRdy被拷贝到OSPrioCur中[程序清单

L9.5(5)]。此时，OSIntCtxSw()将载入新任务的CPU环境，首先从新任务OS_TCB中取出SS和SP寄

存器的值[图F9.5(7)/程序清单L9.5(6)]，然后运行POPDS[图F9.5(8)/程序清单L9.5(7)],

POPES[图F9.5(9)/程序清单L9.5(8)],POPA[图F9.5(10)/程序清单L9.5(9)]取出其他寄存器

的值,最后用中断返回指令IRET[图F9.5(11)/程序清单L9.5(10)]完成任务切换。

需要注意的是在运行OSIntCtxSw()和用户定义的OSTaskSwHook()函数期间，中断是禁止的。

9.04.04 OSTickISR()

在9.03.05节中，我们已经提到过实时系统中时钟节拍发生频率的问题，应该在10到100Hz

之间。但由于PC环境的特殊性，时钟节拍由硬件产生，间隔54.93ms(18.20648Hz)。我们将时

钟节拍频率设为200Hz。PC时钟节拍的中断向量为0x08，μC/OS-II将此向量截取，指向了μC/OS

的中断服务函数OSTickISR()，而原先的中断向量保存在中断129(0x81)中。为满足DOS的需要，

原先的中断服务还是每隔54.93ms(实际上还要短些)调用一次。图F9.6为安装μC/OS-II前后的

中断向量表。

在μC/OS-II中， 当调用OSStart()启动多任务环境后， 时钟中断的作用是非常重要的。 但在PC

环境下，启动μC/OS-II之前就已经有时钟中断发生了，实际上我们希望在μC/OS-II初始化完成之后再发生时钟中断，调用OSTickISR()。与此相关的有下述过程：

PC_DOSSaveReturn()函数(参看PC.C)：该函数由main()调用，任务是取得DOS下时钟中断向量，并将其保存在0x81中。

main()函数:

设定中断向量0x80指向任务切换函数OSCtxSw()

至少创立一个任务

当初始化工作完成后调用OSStart()启动多任务环境

第一个运行的任务：

设定中断向量0x08指向函数OSTickISR()

将时钟节拍频率从18.20648改为200Hz

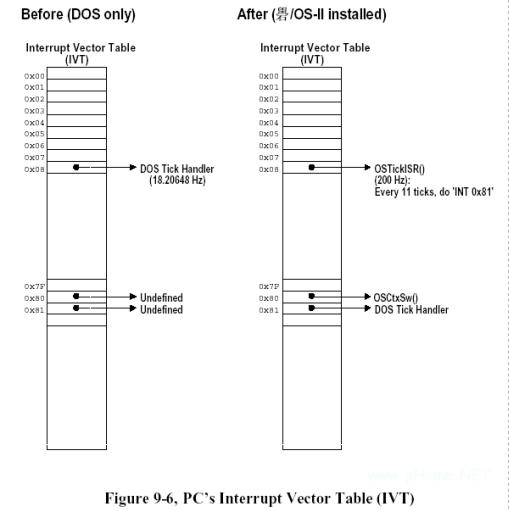

图F9.6 PC 中断向量表(IVT).

在程序清单L9.6给出了函数OSTickISR()的伪码。和μC/OS-II中的其他中断服务程序一样，OSTickISR()首先在被中断任务堆栈中保存CPU寄存器的值，然后调用OSIntEnter()。

μC/OS-II要求在中断服务程序开头调用OSIntEnter()， 其作用是将记录中断嵌
